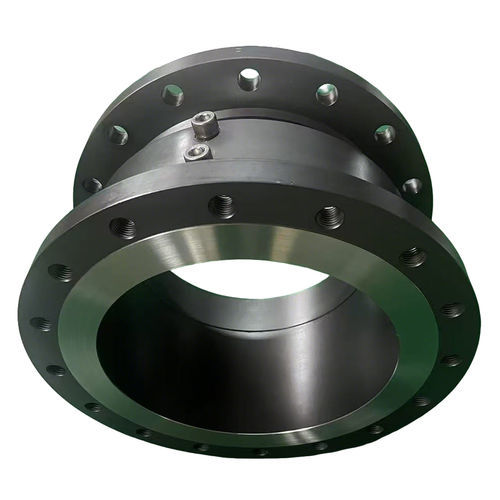

Racor giratorio para agua DN250-FF

para gaspara aire comprimidopara aceite

Resumen del producto
Maximice la eficiencia y la fiabilidad en maquinaria rotativa de gran carga con la junta giratoria brida a brida DN250. Diseñada para entornos industriales exigentes, esta unión de gran diámetro permite la transferencia sin fugas de agua, aceite o gas desde una tubería fija a un tambor, rodillo o cilindro que gira lentamente, y está construida para soportar elevadas cargas axiales en procesos continuos.

Descripción breve
Série DN250/DN300 FF — Unión giratoria de alta capacidad
1,6 MPa | 3.200 kg carga | Agua/Aceite/Gas

Características clave y beneficios

• Diseño superior de soporte de carga: capacidad de carga axial de 3.200 kg con rodamientos robustos y carcasa rígida para soportar tuberías y equipos conectados, asegurando operación estable y larga vida útil bajo cargas intensas.
• Compatibilidad versátil con medios: sellado y construcción en materiales de alta gama para manejar agua, aceite lubricante, aceite hidráulico, aire comprimido y gases inertes.
• Parámetros de rendimiento robustos: opera hasta 1,6 MPa y en un rango de temperatura de -40 °C a +120 °C para diversas condiciones.
• Precisión para aplicaciones de baja velocidad: optimizado para operación suave y sin fugas a bajas velocidades de rotación (0–30 rpm), apto para grandes secadores, calandras, mezcladores y otros equipos pesados de giro lento.
• Conexión brida a brida: bridas atornilladas estandarizadas para conexión segura, facilidad de instalación y mantenimiento y resistencia al esfuerzo en tuberías.
• Construcción duradera: componentes mecanizados con precisión y sellos de alta calidad para minimizar desgaste, reducir mantenimiento y prevenir fugas.

Aplicaciones ideales

• Industria papelera: cilindros de secado, rodillos de calandra.
• Procesamiento de acero y metales: rodillos de refrigeración en colada continua, refrigeración del cuello de rodillo en laminadores.
• Caucho y plásticos: mezcladores internos (Banbury), calandras, rodillos de molino.
• Imprenta y textil: grandes tambores de secado, cilindros de impresión.
• Maquinaria pesada general: equipos rotativos que requieren transferencia de fluidos de alto caudal con carga axial significativa.

Tabla 1: Datos principales de rendimiento y físicos
Parámetro: Modelo — Especificación — Observaciones
Modelo: Serie DN250-FF — Tipo de conexión brida a brida
Diámetro nominal (DN): 250 mm — Tamaño estándar de tubería/puerto
Tipo de conexión: Brida (FF) — Conexión por brida atornillada según norma
Presión máxima de trabajo: 1,6 MPa (~232 PSI) —
Rango de velocidad: 0 – 30 r/min — Recomendado para vida útil óptima del sello
Rango de temperatura: -40 °C a +120 °C —
Capacidad de carga axial: 3.200 kg — Carga de empuje máxima recomendada
Compatibilidad de medios: agua, aceite lubricante, aceite hidráulico, aire comprimido, gases inertes — Especificar medio para recomendación de sellos

Tabla 2: Materiales estándar y guía de medios
Componente: Material estándar — Notas
Cuerpo principal / Carcasa: Acero al carbono de alta resistencia o hierro dúctil — Acabado estándar: pintura antióxido; acero inoxidable opcional
Eje giratorio: Acero al carbono endurecido de precisión — Superficie de sellado cromada disponible para resistencia al desgaste
Sellos: NBR, FKM (Viton) o EPDM — Material seleccionado según medio y temperatura
Rodamientos: Rodamientos cónicos de uso pesado — Para alta capacidad radial y axial
Juntas de brida: Junta metálica con recubrimiento de caucho — Para conexiones de brida

Características / Especificaciones técnicas

• Serie de modelo: DN250-FF Series
• Diámetro nominal (DN): 250 mm
• Tipo de conexión: Brida (FF), brida a brida
• Presión máxima de trabajo: 1,6 MPa (~232 PSI)
• Rango de velocidad recomendado: 0–30 r/min
• Rango de temperatura: -40 °C a +120 °C
• Capacidad de carga axial (empuje): 3.200 kg
• Compatibilidad de medios: agua, aceite lubricante, aceite hidráulico, aire comprimido, gases inertes
• Materiales cuerpo/carcasa: acero al carbono de alta resistencia o hierro dúctil (inox opcional)
• Eje giratorio: acero al carbono endurecido de precisión (opción cromada)
• Sellos: NBR, FKM (Viton), EPDM (selección según medio/temperatura)
• Rodamientos: rodamientos cónicos de uso pesado
• Juntas de brida: junta metálica con recubrimiento de caucho para conexiones de brida
