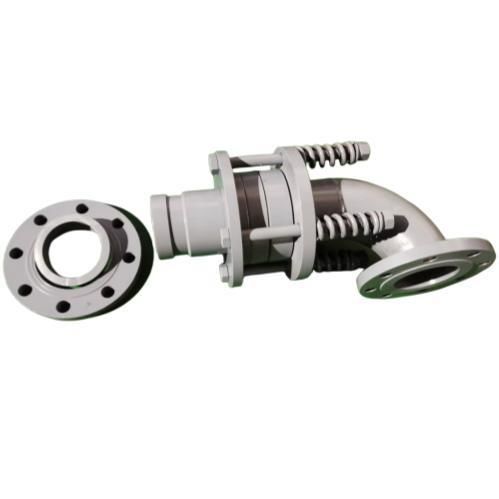

Racor giratorio para agua

para aceitepara vaporpara aceite térmico

Descripción breve:
Esta unión rotativa brida con muelle es un componente de transferencia de fluidos para equipos rotativos de alta temperatura y alta presión. Incorpora una estructura en codo de 90° y un sistema de sellado auto-compensador con muelle para garantizar la transmisión estable y sin fugas de vapor, aceite térmico, agua, aceite hidráulico y otros medios similares.

Sellado fiable y larga vida útil
El sellado auto-compensador con muelle compensa el desgaste de los sellos y mantiene una presión de sellado constante, alargando la vida útil.
Materiales de sellado resistentes al desgaste, aptos para rotación a alta velocidad y funcionamiento continuo, reduciendo los costes de mantenimiento.
Diseño de sellado bidireccional que evita fugas en condiciones de flujo o presión variables.

Adaptación a alta temperatura y alta presión
Opera hasta 300°C y es compatible con vapor y aceite térmico.
Capacidad de presión hasta 2,5 MPa, adecuada para acerías, fábricas de papel, imprentas y plantas de teñido, entre otros entornos industriales.
La configuración en codo de 90° permite una instalación compacta en espacios o trazados de tubería limitados.

Estructura robusta e instalación sencilla
La conexión por brida ofrece fijación sólida y montaje/desmontaje sencillo.
Disponible en acero al carbono o inoxidable según los requisitos de resistencia a la corrosión.
Diseño modular que facilita la sustitución rápida de piezas de desgaste para reducir tiempos de inactividad.

Escenarios de aplicación

• Papel: máquinas de papel, calandras, unidades de recubrimiento
• Impresión y tintura: secadores, máquinas de fijado
• Industria del caucho: prensas de vulcanizado, calandras
• Industria del acero: coladas continuas, laminadores, sistemas de refrigeración
• Industria química: reactores, intercambiadores de calor
• Otros equipos rotativos que requieran transferencia de fluidos a alta temperatura

Ventajas técnicas
Bajo par de fricción para una rotación suave y sin atascos.
Buen comportamiento antivibración para funcionamiento estable en condiciones dinámicas.
Prueba de presión en fábrica para garantizar funcionamiento sin fugas.
Opciones personalizables: tamaño de brida, tipo de conexión, material y configuración de sellado.

Especificaciones técnicas

• Estructura de sellado: sellado auto-compensador con muelle
• Dirección de sellado: sellado bidireccional
• Rango de temperatura: hasta 300°C
• Presión nominal: hasta 2,5 MPa
• Estructura: codo 90° para instalación compacta
• Conexión: brida
• Materiales: acero al carbono o acero inoxidable
• Mantenimiento: diseño modular para fácil reemplazo de piezas de desgaste
• Pruebas: prueba de presión 100% en fábrica
• Personalización: tamaño de brida, modo de conexión, material, estructura de sellado
