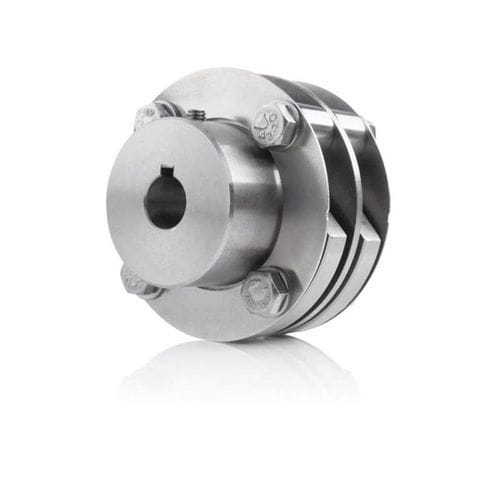

Acoplamiento compacto HK

cubo árbolde ejede codificador

Para fijaciones de encóder con desplazamiento pequeño, por ejemplo, fijaciones con brida Sin juego, resistente a la torsión y a prueba de fallos Mayor vida útil de los encoders Opción: versión aislada Descripción Los acoplamientos multidisco metálicos HK resistentes a la corrosión compensan una desalineación angular de hasta 0,5° y una desalineación axial de hasta ±1 mm, prolongando así la vida útil de los encoders. Los acoplamientos de articulación simple están disponibles con diferentes longitudes de cubo y diámetros interiores, así como acoplamientos aislados para acoplamientos con riesgo de corriente en el eje. Datos técnicos Aplicación Compensación de desalineación axial Compensación desplazamiento angular Aislamiento contra las corrientes existentes en el rodamiento/eje Precisión de montaje Desplazamiento angular: hasta 0,5° / desalineación axial: hasta ±1 mm Lado de accionamiento del agujero máx. Ø 22 mm con chavetero o abrazadera Lado del codificador máx. Ø 22 mm con chavetero o abrazadera Diámetro exterior Ø 54 mm Resistencia a los golpes 10 g (brevemente 100 g) Resistencia a las vibraciones 3 g (brevemente 20 g) Opciones mecánicas Aislamiento contra corrientes de rodamiento/eje (tipo HKI) Posibilidad de mayor diámetro mediante eje adaptador Longitud total 42-68 mm
