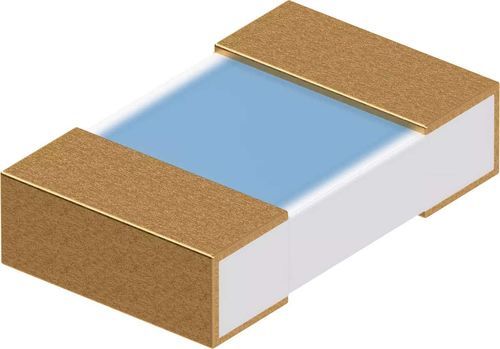

Sensor de temperatura Pt500 SMD-L-AuNi

Pt100de resistencia de platinode capa fina

Resumen
Los sensores de temperatura con chip de platino emplean tecnología de película fina para mediciones y compensación de temperatura precisas. Disponibles en resistencias nominales Pt100, Pt500 y Pt1000, están diseñados para mediciones de superficie y ambiente en placas de circuito impreso y para integración en sondas de temperatura y circuitos de supervisión o compensación.

Descripción breve
Diseño SMD según DIN EN IEC 60751, tipo de diseño SMD-L-AuNi; adecuados para colocación automática (tamaños SMD 0805 y 1206).

Datos técnicos
Tipo de diseño: SMD-L-AuNi
Norma: DIN EN IEC 60751
Rango de temperatura: -70 a +250 °C
Coeficiente de temperatura: α = 3.850 × 10-3 °C-1 (entre 0 y 100 °C)
Conexión: contacto de soldadura niquelado y bañado en oro, Ni ≥ 1 µm, Au ≥ 40 nm; soldabilidad según IEC / DIN EN 60068-2-58
Procesamiento: Soldadura por reflujo

Ventajas

• Diseñados para colocación automática (SMD 0805 y 1206)
• AEC-Q200 disponible para sensores seleccionados
• Capa de contacto homogénea y de alta pureza para mejorar las uniones de soldadura
• Alta precisión de medida y estabilidad a largo plazo
• Valores nominales y tolerancias estandarizados
• Respuesta térmica rápida

Áreas de aplicación

• Mediciones de temperatura de superficie y ambiente en placas de circuito impreso (p. ej. en sondas de temperatura, circuitos de supervisión o compensación)

Especificaciones / Detalles técnicos

• SKU: 906141
• Modelo / Tipo de diseño: SMD-L-AuNi
• Norma: DIN EN IEC 60751
• Rango de temperatura: -70 a +250 °C
• Coeficiente de temperatura: α = 3.850 × 10-3 °C-1 (entre 0 y 100 °C)
• Conexión: contacto de soldadura niquelado y bañado en oro, Ni ≥ 1 µm, Au ≥ 40 nm; soldabilidad IEC / DIN EN 60068-2-58
• Procesamiento: Soldadura por reflujo
• Resistencias nominales disponibles: Pt100, Pt500, Pt1000
• Tamaños SMD: 0805 y 1206
• AEC-Q200 disponible para sensores seleccionados
