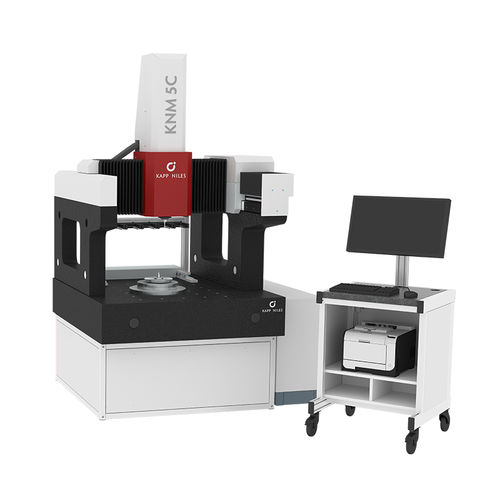

Máquina de medición de geometría KNM C series

3Dde rodamientopara coronas de orientación

La máquina ha sido adaptada de forma óptima para la determinación de errores geométricos en anillos de rodamiento, coronas giratorias y piezas cilíndricas. La estructura de 4 ejes controlada por CNC permite la ampliación a una gama de componentes significativamente mayor, como engranajes o tareas de medición 3D en piezas prismáticas. Todas las máquinas de la serie KNM C están equipadas con la más moderna tecnología de accionamiento (motores lineales), y cuentan con secciones de guiado generosamente dimensionadas y grandes espacios libres entre rodamientos. La placa base, las columnas verticales y los ejes son de granito. Esto garantiza un comportamiento térmico estable. Los elementos de muelle de aire situados debajo de la placa base protegen de forma segura contra las sacudidas y las vibraciones. La guía en Y elevada y un accionamiento cercano al centro de gravedad reducen al mínimo las distorsiones dinámicas. Las incertidumbres de medición son de MPEE≥ 0,6 μm + L/400 | MPETHP≥ 0,8 μm. Se dispone de un software fiable para realizar ciclos de medición totalmente automatizados.
