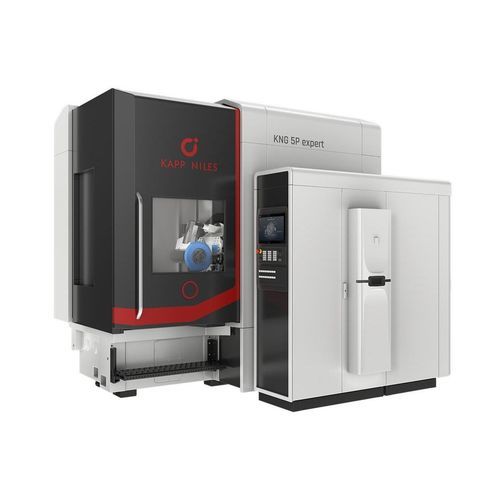

Rectificadora cilíndrica exterior KNG 5P expert

cilíndrica interiorpara engranajescon mesa rotativa

Descripción del producto
La KNG 5P expert es una rectificadora de engranajes concebida para el mecanizado preciso de engranajes externos e internos. El concepto de máquina, de diseño compacto, ofrece elevada eficiencia de montaje y flexibilidad productiva. El husillo de rectificado con accionamiento directo admite muelas de Ø 60 a 350 mm y alcanza hasta 9.500 rpm. El husillo de dressado gira a una posición accesible y ergonómica para facilitar el cambio de herramienta. La interpolación en 5 ejes mediante un eje de giro abierto permite realizar rectificados en doble cara de forma eficiente y casi sin torsión. Una mesa giratoria sobredimensionada con accionamiento directo eléctrico y un taladro profundo permite trabajar árboles largos. Amplias opciones configurables permiten adaptar la máquina a distintas aplicaciones.

Características principales

• Mecanizado de precisión de engranajes externos e internos
• Diseño compacto con alta eficiencia de montaje
• Husillo de rectificado con accionamiento directo; muelas Ø 60–350 mm; velocidad del husillo hasta 9.500 rpm
• Husillo de dressado basculante para cambio de herramienta ergonómico
• Interpolación 5 ejes (eje de giro abierto) que permite rectificado en doble cara casi sin torsión
• Mesa giratoria sobredimensionada con accionamiento directo eléctrico y taladro profundo para ejes largos
• Cazoleta portapunta basculante y ajustable de forma continua hasta una presión sobre punta de 2.000 N
• Capacidad para rectificar tornillos sin fin con ángulos de paso hasta 45°
• Amplia gama de opciones configurables

Datos técnicos (tabla)
diámetro máximo de cabeza: 500 (600) mm
longitud máxima de pieza: 1.500 mm
rango de módulo: 0,5 - 25 mm
anchura máxima de diente: 675 mm
rango de giro del cabezal de rectificado: -45 / +135 deg

Especificaciones técnicas

• Modelo: KNG 5P expert
• Aplicación: rectificado de perfil de engranajes externos e internos
• Diámetro de muela utilizable: 60 – 350 mm
• Velocidad del husillo de rectificado: hasta 9.500 rpm
• Diámetro máximo de cabeza: 500 (600) mm
• Longitud máxima de pieza: 1.500 mm
• Rango de módulo: 0,5 – 25 mm
• Anchura máxima de diente: 675 mm
• Rango de giro del cabezal de rectificado: -45° a +135°
• Platina de punta: basculante, ajustable continuamente, presión sobre punta hasta 2.000 N
• Mesa giratoria: accionamiento directo eléctrico con taladro profundo para ejes largos
• Dressado: husillo de dressado basculante para cambio de herramienta ergonómico
• Ejes: interpolación 5 ejes (eje de giro abierto) compatible con rectificado en doble cara
• Capacidad: rectificado de tornillos sin fin hasta 45° de ángulo de paso
