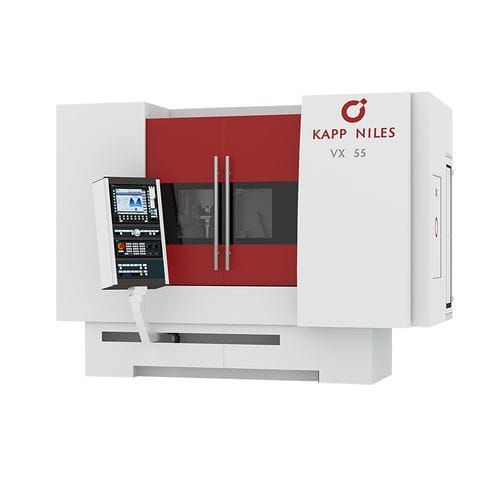

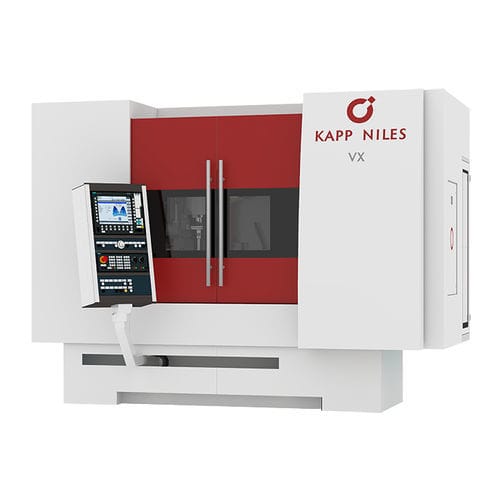

Rectificadora para engranajes VX series

cilíndrica exteriorcilíndrica interiorpara perfiles metálicos

Las rectificadoras de perfiles de la serie VX son ideales para cumplir con los requisitos más exigentes en cuanto a la calidad final de los engranajes fabricados. En el proceso se pueden utilizar tanto herramientas rectificables como herramientas de CBN no rectificables. Dado que el adaptador de rectificado puede equiparse con dos husillos de rectificado intercambiables, las pasadas de corte pueden realizarse mediante el uso secuencial de herramientas de desbaste y de acabado en una sola configuración de la pieza. Como alternativa, se pueden mecanizar varios engranajes en una sola configuración. Las máquinas VX configuradas para el uso de herramientas rectificables cuentan con un equipo de rectificado integrado capaz de producir cualquier tipo de perfil de muela. El programa de rectificado y rectificado se genera automáticamente en función de los datos del engranaje. La combinación del sistema de medición y el equipo de rectificado de perfiles también permite el mecanizado automatizado según la denominada estrategia GMG (rectificado - medición - rectificado). Características principales de la serie VX Mecanizado de piezas de geometría compleja Adecuada para la creación de prototipos y la producción de lotes pequeños Engranajes externos, internos, rectos y helicoidales, así como perfiles especiales diámetro máximo de la punta: 500 / 630 mm longitud máxima de la pieza: 1 100 / 1 650 mm rango de módulo: 0,5 - 16 mm Recorrido máximo de avance: 700 / 1.020 mm Rango de giro del cabezal de rectificado: ±90 grados
