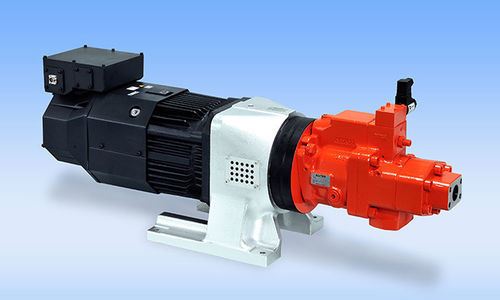

Controlador para bomba de pistón ECO SERVO

volumétricopara la gestión de bombasde velocidad variable

Overview
El sistema de control de velocidad variable ECO SERVO ofrece control preciso de rotación y caudal para bombas de pistón de alta presión y gran capacidad. Basado en la experiencia de Kawasaki, permite regular con precisión el flujo y la presión, además de favorecer el ahorro energético y la reducción del ruido del actuador.

Features

• Diseñado para bombas de pistón KAWASAKI (series K3VL, K7VG). Presión pico: 35 MPa; caudal máximo hasta 600 L/min (desplazamiento de bomba 500 cm3 disponible).
• Apto para circuitos hidráulicos abiertos y cerrados; bombas estándar para circuitos abiertos y bombas especiales con válvula de aspiración para circuitos cerrados reversibles de alta presión.
• Emplea bomba de desplazamiento variable con dos ajustes de desplazamiento para reducir el par requerido y la potencia del motor.
• Compatible con accionamientos por servomotor y por inversor.
• Combinado con el controlador dedicado ECO SERVO, permite control de alta precisión de posición, presión y caudal.

Specifications

• Desplazamientos de bomba (cm3): 22, 45, 80, 140, 200, 500 (500 cm3 disponible individualmente).
• Accionamiento por inversor — potencia del motor (kW): 7,5; 11; 22; 30; 30; 37; 45; 55; 75; 90; pares nominales y máximos disponibles por selección.
• Accionamiento servo — potencia del motor (kW): 5; 7; 7; 11; 11; 15; 37; 45; 45; 55; valores de par nominal y máximo según modelo.
• Presión de la bomba — funcionamiento máx.: 32 MPa; pico: 35 MPa.
• Velocidad máx.: típicamente 2 000 min-1 (circuito abierto) / 1 800 min-1 (circuito cerrado), según configuración.
• Fluido hidráulico: fluido hidráulico antidesgaste.
• Tensión/frecuencia de suministro: 200–230 V, 380–480 V, 50/60 Hz.

Notes

• *1 Para combinaciones de desplazamiento de bomba y potencia del motor no listadas, contactar con Kawasaki.
• *2 La velocidad nominal del motor es 1500 min-1 (2000 min-1 sólo cuando el servoaccionamiento está clasificado a 5 kW o 7 kW).
• *3 Los valores de par máximo son valores de corta duración; seleccione los accionamientos de modo que el par efectivo por ciclo esté por debajo del par nominal.
• *4 La velocidad máxima puede verse limitada por las condiciones de uso y el ciclo de servicio.
• *5 Para fluidos hidráulicos distintos de los especificados, contacte con Kawasaki para asistencia técnica.
• *6 El desplazamiento de bomba de 500 cm3 está disponible como opción individual; consulte con Kawasaki al considerar esta capacidad.

Benefits

• Ahorro energético mediante la optimización de velocidad y desplazamiento de la bomba.
• Mejora en el control de posición, presión y caudal para aplicaciones industriales de precisión.
• Mantenimiento e integración del sistema simplificados con las opciones de controlador dedicado.

Applications

• Maquinaria para plástico e inyección / fundición a presión
• Prensas
• Plantas de procesamiento de metales
• Máquinas marinas y oceánicas

Technical specifications

• Familia / modelo: ECO SERVO
• Series de bombas: KAWASAKI K3VL, K7VG
• Presión de pico: 35 MPa; presión máxima de servicio: 32 MPa
• Caudal máximo: hasta 600 L/min (con bomba 500 cm3)
• Desplazamientos cubiertos: 22, 45, 80, 140, 200, 500 cm3
• Compatibilidad de accionamiento: inversor y servo; bomba de desplazamiento variable con dos ajustes
• Fluido hidráulico: fluido hidráulico antidesgaste
• Tensión/frecuencia: 200–230 V, 380–480 V, 50/60 Hz
• Velocidad máx.: hasta 2 000 min-1 (circuito abierto) / 1 800 min-1 (circuito cerrado) según configuración
