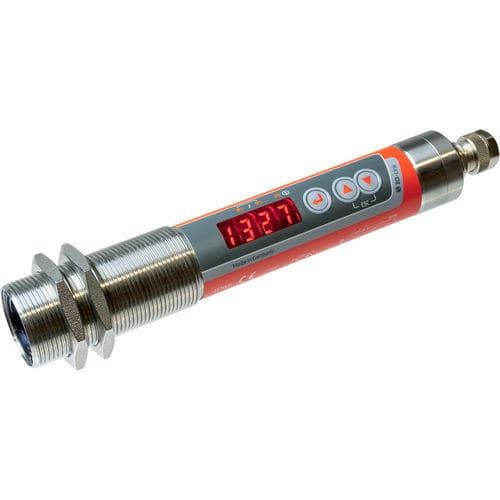

Termómetro de infrarrojos CellaCombustion PK 62

infrarrojo cercanocon pantalla LED°F

Descripción del producto
El CellaCombustion PK 62 es un pirómetro infrarrojo para la medición de temperatura sin contacto de llamas con hollín en centrales térmicas de carbón y plantas de incineración. Emplea el método bicromático detectando radiación en el infrarrojo cercano en dos longitudes de onda y aplica un algoritmo que compensa la emisividad dependiente de la longitud de onda y la densidad óptica de la llama. La temperatura de la llama se utiliza para controlar el burnout, reducir emisiones contaminantes y minimizar la formación de escoria en las paredes de la cámara de combustión.

Función inteligente / Indicador de vitalidad
La serie CellaTemp® PK incorpora un indicador de vitalidad (SMART): sistema de autodiagnóstico que registra continuamente los datos de funcionamiento y, como parte del mantenimiento preventivo, señala el momento óptimo para revisiones y calibraciones según las condiciones de operación.

Características principales

• Rango de medición 700 a 1700 °C
• Salidas de conmutación universalmente configurables
• Alta resolución óptica por lentes de precisión
• Interfaz IO‑Link (V1.1.3)
• Todos los parámetros ajustables mediante botones en el sensor o por la interfaz del sistema
• 2 salidas de conmutación PNP open collector
• Montaje sencillo mediante rosca central M30
• Display LED rojo de 4 dígitos, alta visibilidad

Datos técnicos - Parámetros de medida
Rango de medida: 700 - 1700 °C
Sensor: doble fotodiodo
Rango espectral: 0,8 / 1,05 µm
Tiempo de respuesta t90: ≤ 10 ms (T > 650 °C)
Incertidumbre de medida: 1 % de la lectura [°C]
Repetibilidad: 2 K
Coeficiente de temperatura: 0,05 %/K
Resolución salida de corriente: 0,1 K + 0,005 % del margen seleccionado
Resolución interfaz: 0,1 K
Resolución display: 1 K

Datos técnicos - Parámetros eléctricos
Salida analógica: 0(4)–20 mA, lineal, escalable
Resistencia (analógica): ≤ 500 Ω
Salidas de conmutación: 2 x PNP open collector 24 V DC, 150 mA máx. cada una
Entrada de prueba: 10–34 V DC (según IEC 61131‑2)
Interfaz: IO‑Link V1.1.3
Alimentación: 18–32 V DC
Consumo de corriente: ≤ 50 mA a 24 V DC

Datos técnicos - Características
Display: 4 dígitos LED rojo, altura dígito 8 mm
Indicador de estado: 3 x LED
Elementos de control: 3 botones

Datos técnicos - Parámetros generales
Conexión: M12, 5 pines (A‑coding)
Temperatura ambiente: 0 - 65 °C
Temperatura de almacenamiento: -20 - +80 °C
Humedad admisible: ≤ 95 % H.r. sin condensación
Dimensiones: Ø 30 x 210 mm (sin conector)
Carcasa: Acero inoxidable V2A (1.4305)
Clase de protección: IP 65 (DIN 40050)
Peso: aprox. 0,4 kg

Datos técnicos - Parámetros ajustables
Escala de salida analógica (0/4–20 mA), corrección de relación, compensación por vidrio protector, constante de tiempo/atenuación, tiempo de retención del valor máximo, modo de operación/fuente, punto de conmutación y retardos, corrección de temperatura mediante puntos de interpolación (X/Y), indicador de vitalidad, parámetros de servicio, reinicio de fábrica, bloqueo de teclas, opciones de visualización, unidad °C/°F, simulación de temperatura

Datos técnicos - Funciones
Señal de sobretemperatura (temp. interna > 75 °C), función de servicio (simulación de valor medido), DTD (Detección Discontinua de Temperatura) para procesos discontinuos, funciones de diagnóstico (polaridad inversa, sobrecarga, tensión de alimentación incorrecta), protección contra inversión de polaridad en alimentación/analógico/salidas de conmutación

Alcance de la entrega
Pirómetro infrarrojo CellaCombustion PK, manual corto, 2 tuercas de fijación

Software
SW 50 (software IO‑Link)

Notas
Tamaño de punto típico a 1,5 m de distancia focal: 21 mm. Nº de artículo: 1125231.

Especificaciones técnicas

• Modelo: CellaCombustion PK 62
• Rango de medición: 700 - 1700 °C
• Rango espectral: 0,8 / 1,05 µm
• Tiempo de respuesta (t90): ≤ 10 ms (T > 650 °C)
• Incertidumbre de medida: 1 % de la lectura
• Repetibilidad: 2 K
• Tamaño del punto: 21 mm (distancia focal 1,5 m)
• Principio de medida: bicromático
• Salida analógica: 0(4)–20 mA (escalable)
• Salidas de conmutación: 2 x PNP open collector (24 V DC, 150 mA máx.)
• Interfaz: IO‑Link V1.1.3
• Alimentación: 18–32 V DC
• Display: LED rojo 4 dígitos
• Carcasa: Acero inoxidable V2A (1.4305)
• Clase de protección: IP 65
• Dimensiones: Ø 30 x 210 mm
• Peso: aprox. 0,4 kg
• Nº de artículo: 1125231
