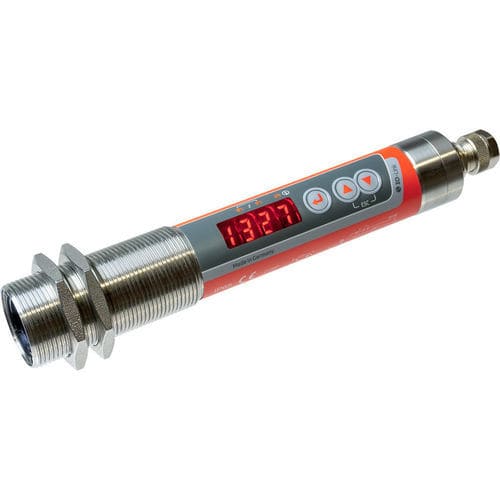

Termómetro de infrarrojos CellaCombustion PK 72

monocromáticocon pantalla LED°C

Descripción del producto:
El CellaCombustion PK 72 realiza la medición sin contacto en una longitud de onda donde los gases de combustión carbonosos calientes muestran alta densidad óptica y buenas propiedades radiativas. El instrumento está diseñado para medir la temperatura de los gases de combustión en calderas a gas y pequeños sistemas de combustión, y es adecuado también para plantas de mayor tamaño como centrales de carbón, instalaciones de biomasa e incineradoras. La serie CellaTemp® PK incorpora un indicador de vitalidad (SMART) para auto‑monitorización, análisis e informe continuo. El monitor de vitalidad registra los datos de operación relevantes para apoyar el mantenimiento preventivo y puede señalizar de forma autónoma los momentos óptimos para revisiones y calibraciones según las condiciones de funcionamiento.

Características especiales:

• Rango de medida 400 a 2000 °C
• Diseño pequeño y compacto
• Salidas de conmutación configurables de forma universal
• Alta resolución óptica con lentes de precisión
• Interfaz IO‑Link
• Todos los parámetros ajustables mediante pulsadores en el sensor o vía la interfaz de control
• 2 × salidas de conmutación PNP open collector
• Montaje muy sencillo mediante rosca central M30
• Pantalla LED grande y de alta visibilidad

Versión / datos clave del producto:
Versión: CellaCombustion PK 72 BF 1
Rango de medida: 400 - 2000 °C
Tamaño del objetivo: 7 mm
Distancia focal: 0,4 m
Forma del campo de medición: redondo
Principio de medida: monocromático

Datos técnicos (resumen):

• Rango de medida: 400 - 2000 °C
• Sensor: termopila
• Rango espectral: banda CO2
• Tiempo de respuesta t90: ≤ 60 ms
• Incertidumbre de medida: 1 % de la lectura [°C]
• Repetibilidad: 4 K
• Cociente de temperatura: 0,04 %/K
• Resolución salida de corriente: 0,1 K + 0,005 % del rango seleccionado
• Resolución interfaz: 0,1 K
• Resolución pantalla: 1 K

Parámetros eléctricos (resumen):

• Salida analógica: 0(4) - 20 mA lineal, conmutable, escalable
• Resistencia: ≤ 500 Ω
• Salida de conmutación: 2 × PNP Open Collector 24 V DC, 2 × 150 mA máx.
• Entrada de prueba: 10 - 34 V DC (según IEC 61131‑2)
• Interfaz: IO‑Link V1.1.3
• Alimentación: 18 - 32 V DC
• Consumo: ≤ 50 mA a 24 V DC

Características (resumen):

• Pantalla: LED rojo de 4 dígitos, altura de dígito 8 mm
• Indicador de estado: 3 × LED
• Elementos de control: 3 botones

Parámetros generales (resumen):

• Conexión: rosca M12, conector 5 pines (codificación A)
• Temperatura ambiente: 0 - 65 °C
• Temperatura de almacenamiento: -20 - +80 °C
• Humedad admisible: 95 % H.r. máx. (sin condensación)
• Dimensiones: Ø 30 × 210 mm (sin enchufe)
• Carcasa: acero inoxidable V2A (1.4305)
• Clase de protección: IP 65 según DIN 40050
• Peso: aprox. 0,4 kg

Parámetros ajustables (ejemplos):

• Escalado de salida analógica 0/4 - 20 mA
• Ajuste rápido de emisividad
• Transmisión del vidrio protector
• Constante de tiempo de amortiguación
• Tiempo de retención de la memoria de valor máximo
• Modo de operación, fuente y punto de conmutación, retardos de activación/desactivación de los contactos
• Corrección de temperatura mediante puntos de interpolación (pares X/Y)
• Ajustes del indicador de vitalidad
• Parámetros de servicio, reinicio de fábrica, bloqueo de teclas, opciones de visualización, °C/°F, simulación de temperatura

Funciones (resumen):

• Señal de sobretemperatura: indicación para temperatura interna > 75 °C
• Función de prueba por botón o entrada de prueba
• Función de servicio: simulación de valor medido
• Funciones de diagnóstico: indica inversión de polaridad, sobrecarga y tensión de alimentación incorrecta
• Protección contra inversión de polaridad para alimentación, salida analógica y salidas de conmutación

Alcance de la entrega:

• Termómetro infrarrojo CellaCombustion PK
• Manual corto
• 2 tuercas de fijación

Software:

• SW 50
