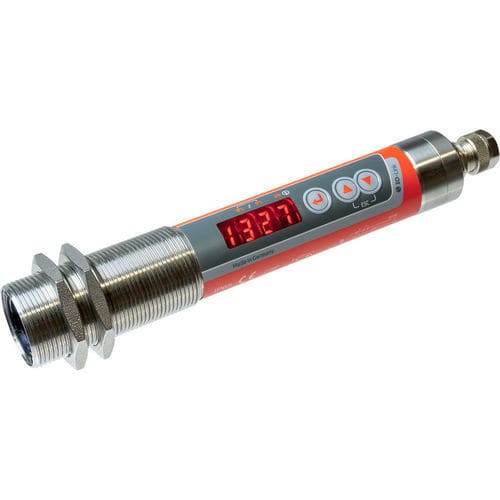

Termómetro de infrarrojos CellaCombustion PK 73

de sondacon pantalla LED°C

Descripción del producto:
El CellaCombustion PK 73 es un pirómetro infrarrojo industrial destinado a medir gases de combustión calientes en una longitud de onda donde los componentes del gas presentan alta densidad óptica. Está pensado para grandes instalaciones de combustión como plantas de incineración, centrales térmicas de carbón y hornos industriales. Incluye el indicador de vitalidad CellaTemp® PK (SMART) para autodiagnóstico, análisis e informes, lo que permite mantenimiento predictivo al señalar los momentos óptimos para servicio y calibración según los datos de operación.

Características especiales:

• Rango de medida 500 a 2.500 °C
• Diseño compacto y campo de visión estrecho
• Salidas de conmutación configurables universalmente (2 x PNP)
• Alta resolución óptica gracias a lentes de precisión
• Interfaz IO-Link (V1.1.3)
• Todos los parámetros ajustables desde el sensor o la interfaz de control
• Montaje sencillo con rosca central M30
• Pantalla LED de 4 dígitos, muy visible

Datos técnicos:
Parámetros de medida
Rango de medida: 500 - 2500 °C
Sensor: Termopila
Rango espectral: gama CO (medición de gases de combustión)
Tiempo de respuesta t90: ≤ 60 ms
Incertidumbre de medida: 1 % de la lectura
Repetibilidad: 4 K
Coeficiente térmico: 0,04 %/K
Resolución salida de corriente: 0,1 K + 0,005 % del tramo seleccionado
Resolución interfaz: 0,1 K
Resolución pantalla: 1 K

Parámetros eléctricos
Salida analógica: 0(4) - 20 mA, lineal, conmutable, escalable
Resistencia: ≤ 500 Ω
Salidas de conmutación: 2 x PNP Open Collector, 24 V DC, 150 mA máx.
Entrada de prueba: 10 - 34 V DC (según IEC 61131-2)
Interfaz: IO-Link V1.1.3
Alimentación: 18 - 32 V DC
Consumo: ≤ 50 mA a 24 V DC

Funciones y visualización
Pantalla: LED 4 dígitos rojo, altura 8 mm
Indicadores de estado: 3 x LED
Elementos de control: 3 botones

Parámetros generales
Conexión: M12 5 pines (A-coding)
Temperatura ambiente: 0 - 65 °C
Temperatura de almacenamiento: -20 - +80 °C
Humedad admisible: máx. 95 % HR (sin condensación)
Dimensiones: Ø 30 x 210 mm (sin conector)
Carcasa: Acero inoxidable V2A (1.4305)
Clase de protección: IP65
Peso: aprox. 0,4 kg

Parámetros ajustables
Escalado de salida analógica; emisividad; transmisión del vidrio protector; constante de tiempo de amortiguación; tiempo de retención del valor máximo; modo de operación, fuente y punto de conmutación; retardos de conmutación; corrección de temperatura mediante puntos de interpolación; indicador de vitalidad; parámetros de servicio; restablecimiento de fábrica; bloqueo de teclas; visualización temperatura o "run"; unidad °C/°F; simulación de temperatura.

Funciones
Alarma de sobretemperatura (interna >75 °C); función de prueba por botón o entrada de prueba; función de servicio (simulación de valor); diagnóstico (polaridad inversa, sobrecarga, tensión incorrecta); protección contra inversión de polaridad.

Contenido del suministro
Pirómetro infrarrojo CellaCombustion PK 73; manual corto; 2 tuercas de fijación

Software
SW 50

Campo de medida / datos ópticos ejemplos
Diámetro objetivo típico a 0,4 m: 7,00 mm (ej. PK 73 BF 1)
Ejemplos distancia de medida — diámetro del campo :
0,00 mm — 18,20 mm
16,00 mm — 17,75 mm
32,00 mm — 17,30 mm
...
400,00 mm — 7,00 mm

Especificaciones técnicas:

• Rango de medida: 500 - 2500 °C
• Tipo de sensor: Termopila
• Sensibilidad espectral: gama CO
• Tiempo de respuesta: ≤ 60 ms
• Incertidumbre: 1 % de la lectura
• Interfaz: IO-Link V1.1.3
• Salida analógica: 0(4) - 20 mA
• Salidas de conmutación: 2 x PNP Open Collector
• Alimentación: 18 - 32 V DC
• Pantalla: LED 4 dígitos rojo
• Clase de protección: IP65
• Carcasa: Acero inoxidable V2A
• Dimensiones: Ø 30 x 210 mm
• Peso: aprox. 0,4 kg
