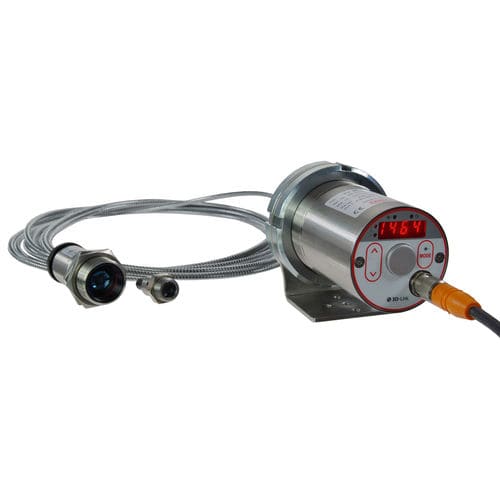

Pirómetro led CellaTemp® PX 21

°CK180:1

Resumen del producto:
El CellaTemp PX 21 es un pirómetro digital con fibra óptica para la medición sin contacto de temperaturas de 250 a 2000 °C. Dispone de un cabezal de medida óptico separado conectado mediante cable de fibra óptica, lo que hace que el sensor sea inmune a interferencias electromagnéticas y permite ubicar la unidad electrónica en ambientes de hasta 250 °C sin refrigeración adicional. La variante con cabezal separado es adecuada para emplazamientos reducidos o de difícil acceso.

Características principales:

• Rango de medida: 250–2000 °C
• Interfaz IO-Link moderna
• Lentes intercambiables y ajustables para adaptar con precisión la distancia de medida
• Ópticas de precisión antirreflectantes de banda ancha
• Pantalla LED de alto contraste legible a distancia
• Todos los parámetros ajustables mediante teclado frontal
• Salida de corriente de prueba para diagnóstico
• 1 salida analógica y 2 salidas de conmutación
• Fuente configurable; función ATD para detección automática de temperatura
• Cabezal y cable de fibra resistentes al calor hasta 250 °C

Versiones / Variantes ópticas:
Versiones disponibles: CellaTemp PX 21 AF 11, AF 21, AF 22.
Rango de medida (todas las versiones): 250–2000 °C.
Distancias de enfoque: AF 11: 0,2 m – ∞; AF 21: 0,12 m – ∞; AF 22: 0,033–0,045 m.
Relación distancia:diámetro (D:S): AF 11: 180:1; AF 21: 100:1; AF 22: 50:1.
Cabezas de medida: AF 11 → PA 41.01 (M30); AF 21 → PA 41.05 (M16); AF 22 → PZ 41.18 (M16).

Parámetros de medida:

• Sonda: fotodiodo
• Rango espectral: 1,1–1,7 µm
• Tiempo de respuesta t98: ≤ 50 ms (T > 300 °C); ≤ 2 ms (T > 800 °C)
• Incertidumbre de medida: 0,75 % de la lectura, mínimo 4 K
• Repetibilidad: 2 K
• Coeficiente de temperatura: 0,25 K/K (T < 500 °C); 0,05 %/K (T > 500 °C)
• Resolución salida corriente: 0,2 K + 0,03 % del rango seleccionado
• Resolución interfaz: 0,1 K; resolución de pantalla: 1 K

Parámetros eléctricos:

• Salida analógica: 0(4)–20 mA, lineal, conmutable, escalable
• Resistencia de carga: ≤ 500 Ω
• Salidas de conmutación: 2 × open collector 24 V DC, ≤ 150 mA
• Interfaz: IO-Link
• Alimentación: 24 V DC (+10 % / -20 %); consumo ≤ 175 mA

Funciones (puntería / pantalla / controles):

• Puntería: luz piloto láser
• Pantalla: LED rojo de 4 dígitos (altura de dígitos 8 mm)
• Indicadores de estado: 4 × LED
• Controles: 3 botones frontales; parámetros totalmente ajustables

Parámetros generales:

• Conexión: M12, 5 pines
• Temperatura ambiente: electrónica 0–65 °C; cabezal resistente hasta 250 °C
• Temperatura de almacenamiento: -20 a +80 °C
• Humedad: máx. 95 % HR (sin condensación)
• Dimensiones (electrónica): Ø 65 mm × 187 mm; carcasa acero inoxidable V2A (1.4305)
• Grado de protección: IP65 (DIN 40050)
• Peso: aprox. 0,9 kg

Parámetros ajustables:

• Escalado de salida analógica (0/4–20 mA), filtro de suavizado
• Modo memoria y tiempo de retención
• Emisividad y transmitancia
• Límites y modo de contactos de alarma
• Parámetros ATD; simulación de corriente/temperatura; °C/°F

Funciones:

• Señal de sobretemperatura (temp. interna > 75 °C)
• Función de servicio: simulación de valor medido o señal de corriente

Contenido del envío:

• Pirómetro CellaTemp PX 21 (unidad electrónica)
• Cable de conexión VK 02/L AF 1 (5 m)
• Cabezal de medida (según versión)
• Manual breve
• * El cable de fibra óptica se suministra por separado

Software:
SW 50 (configuración y lectura de datos)

Versiones / Campo de medida (ej. AF 22 a 200 mm):
Distancia 0,00 mm → Ø campo 21,50 mm; 8,00 mm → Ø 20,68 mm; 16,00 mm → Ø 19,87 mm; … hasta 200,00 mm → Ø 1,11 mm (ver tabla técnica).

Especificaciones técnicas (resumen):

• Modelo: CellaTemp PX 21 (AF 11 / AF 21 / AF 22)
• Rango de medida: 250–2000 °C; rango espectral 1,1–1,7 µm
• Tiempo de respuesta: ≤ 50 ms (T > 300 °C); ≤ 2 ms (T > 800 °C)
• Incertidumbre: 0,75 % de la lectura (mín. 4 K); repetibilidad 2 K
• Salida analógica: 0(4)–20 mA; salidas de conmutación: 2 × OC 24 V DC
• Interfaz: IO-Link; alimentación: 24 V DC (+10 % / -20 %)
• Carcasa: acero inoxidable V2A; protección IP65; pantalla LED 4 dígitos
• Cabezas de medida: PA 41.01, PA 41.05, PZ 41.18
• Contenido: pirómetro, cable de conexión (5 m), cabezal, manual breve
• N.º artículo: 1097777
