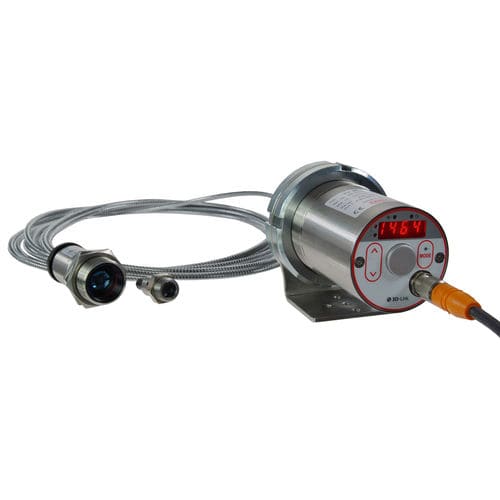

Termómetro infrarrojo cercano CellaTemp® PX 36

de fibra ópticacon pantalla LED°C

Resumen del producto
El CellaTemp® PX 36 es un pirómetro digital por fibra óptica para mediciones sin contacto de 650 a 3 000 °C. El sistema incorpora una cabeza de medición óptica separada conectada mediante cable de fibra óptica, lo que permite su uso en espacios reducidos o en entornos con interferencias electromagnéticas. La cabeza de medida y la fibra son resistentes al calor hasta 250 °C sin refrigeración adicional.

Características principales

• Rango de medición: 650–3 000 °C
• Interfaz IO-Link moderna
• Ópticas intercambiables y enfocable para ajustar la distancia de medición
• Lentes de precisión de banda ancha con recubrimiento antirreflectante
• Pantalla LED de alta visibilidad
• Todos los parámetros ajustables mediante botones
• Salida de prueba para diagnóstico
• 1 salida analógica (0/4–20 mA) y 2 salidas de conmutación
• Fuente configurable y función ATD (detección automática de temperatura)
• Cabeza y fibra resistentes hasta 250 °C

Parámetros de medida

• Rango espectral: 0,82 – 0,93 µm
• Sensor: fotodiodo
• Tiempo de respuesta t98: ≤ 50 ms (T > 680 °C); ≤ 2 ms (T > 900 °C)
• Incertidumbre de medida: 0,75 % del valor leído [°C]
• Repetibilidad: 2 K
• Resolución (interfaz): 0,1 K; (pantalla): 1 K

Variantes ópticas

• PA 41.01 (M30): enfoque 0,2 m – ∞
• PA 41.05 (M16): enfoque 0,12 m – ∞
• PZ 41.18 (M16): enfoque 0,033 – 0,045 m

Parámetros eléctricos

• Salida analógica: 0(4)–20 mA, lineal, conmutable, escalable
• Salidas de conmutación: 2 × open collector 24 V DC, ≤ 150 mA
• Interfaz: IO-Link
• Alimentación: 24 V DC (+10 % / -20 %)
• Consumo: ≤ 175 mA (24 V DC)

Pantalla y controles

• Pantalla LED roja de 4 dígitos, altura 8 mm
• Indicadores de estado: 4 × LED
• Controles: 3 botones
• Apuntamiento: luz piloto láser

Parámetros generales

• Carcasa: acero inoxidable V2A (1.4305), grado de protección IP65
• Temperatura ambiente (electrónica): 0 – 65 °C; cabeza de medida hasta 250 °C
• Temperatura de almacenamiento: -20 – +80 °C
• Conexión: M12, 5 pines
• Dimensiones (electrónica): Ø 65 mm × 187 mm; peso ≈ 0,9 kg

Parámetros ajustables

• Escalado y filtrado de la salida analógica
• Emisividad y transmitancia
• Límites de alarma y modos de operación
• Parámetros ATD
• Simulación de corriente/temperatura; unidad °C/°F

Funciones

• Señal de sobretemperatura (temperatura interna > 75 °C)
• Función de servicio: simulación de valor medido o señal de corriente

Contenido del suministro

• Pirómetro CellaTemp® PX 36 (unidad electrónica)
• Cable de conexión VK 02/L AF 1 (5 m)
• Cabezal de medida (según tipo)
• Manual corto
• Nota: el cable de fibra óptica debe pedirse por separado

Software
SW 50

Campo de medida (ejemplos)
Distancia de medición — diámetro del campo:
0.00 mm — 21.50 mm
8.00 mm — 20.68 mm
16.00 mm — 19.86 mm
200 mm (ejemplo típico) — diámetro 1.05 mm
