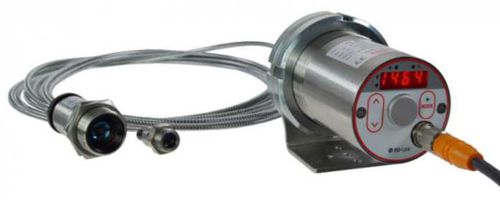

Pirómetro de fibra óptica CellaTemp® PX 41

con pantalla LED°Ccon salida analógica

Descripción del producto
El CellaTemp® PX 41 es un pirómetro digital bicromático con fibra óptica para mediciones sin contacto entre 700 y 3000 °C. El equipo dispone de una cabeza de medida óptica separada conectada mediante cable de fibra óptica, lo que permite mantener la electrónica alejada de ambientes hostiles o espacios reducidos. La fibra y la cabeza de medida resisten temperaturas de entorno hasta 250 °C sin refrigeración y son inmunes a interferencias electromagnéticas, adecuados para aplicaciones industriales de alta temperatura.

Características clave

• Rango de medida: 700–3000 °C (segmentos seleccionables)
• Interfaz IO‑Link para configuración y diagnóstico
• Objetivos intercambiables y enfocables para ajuste preciso
• Ópticas de precisión anti‑reflejo banda ancha
• Display LED legible a distancia
• Salidas configurables: 1 analógica y 2 salidas de conmutación
• Funciones ATD (detección automática de temperatura) y supervisión de contaminación
• Cabeza de medida y fibra resistentes hasta 250 °C

Opciones y variantes

• Versiones ópticas disponibles: AF 11, AF 21, AF 22, AF 111, AF 121, AF 122, AF 211, AF 221, AF 222 — cada versión ofrece rangos y distancias focales específicas
• Ejemplos de distancias focales: PZ 41.18 (M16) 0,033–0,045 m; PA 41.01 (M30) 0,2 m–∞; PA 41.05 (M16) 0,12 m–∞
• Opción de puntero: luz piloto láser
• El cable de fibra óptica y la cabeza de medida se piden por separado

Datos técnicos — parámetros de medida

• Principio de medida: bicromático
• Rango espectral: 0,95 / 1,05 µm
• Tiempo de respuesta (t98): ≤ 20 ms (según rango y ajustes)
• Incertidumbre de medida: 1,5 % de la lectura
• Repetibilidad: 3 K
• Resolución: display 1 K; interfaz 0,1 K; salida analógica 0,2 K + 0,03 % del rango

Óptica y mecánica

• Objetivos enfocables intercambiables para ajuste exacto de la distancia
• Ópticas de precisión anti‑reflejo banda ancha para reducir reflexiones
• Carcasa: acero inoxidable V2A (1.4305), dimensiones de la cabeza según variante
• Clase de protección: IP65

Eléctrico e interfaces

• Salida analógica: 0(4)–20 mA, lineal, conmutable y escalable
• Salidas de conmutación: 2 × open collector 24 V DC, ≤ 150 mA
• Interfaz: IO‑Link
• Alimentación: 24 V DC (+10 % / −20 %), consumo ≤ 175 mA
• Conexión: M12 5‑pines

Parámetros ajustables y funciones

• Emisividad, transmitancia, escalado analógico, filtro de suavizado
• Límites y modos de alarma, parámetros ATD, umbral de monitorización de contaminación
• Selección de canal: bicromático, monocromático 1, monocromático 2
• Funciones de diagnóstico: salida de corriente de prueba, señal de sobretemperatura, modos de simulación

Parámetros generales y condiciones de uso

• Temperatura ambiente electrónica: 0–65 °C
• Temperatura ambiente cabeza: hasta 250 °C sin refrigeración
• Temperatura de almacenamiento: −20–+80 °C
• Humedad admisible: 95 % r.H. máx. (sin condensación)
• Peso: aprox. 0,9 kg

Alcance de la entrega
Pirómetro CellaTemp PX (unidad electrónica), cable de conexión VK 02/L AF 1 (5 m), cabeza de medida, manual breve. Nota: el cable de fibra óptica se solicita por separado.

Software
SW 50 (software IO‑Link) para configuración y gestión de parámetros.
