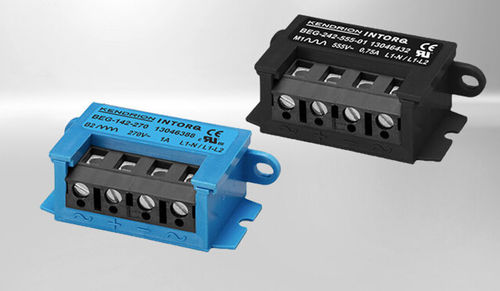

Puente rectificador de diodos SCR Compact Collection

tipo puenterectificadorde tensión

La Compact Collection es una gama de rectificadores y módulos electrónicos INTORQ diseñada para montaje compacto y certificada UL para el mercado de EE. UU. La serie incluye rectificadores de puente y de media onda, disponibles en dos variantes de tensión y dos variantes de carcasa que permiten montaje atornillado o de encaje.

Características

• Dos variantes de tensión de entrada
• Alta inmunidad al ruido gracias a la protección contra sobretensiones en entrada y salida
• Amplio rango de temperatura de -40 °C a +80 °C
• Código de color INTORQ para reconocimiento rápido de la función del rectificador
• Certificación UL para el mercado estadounidense

Detalles técnicos

• BEG-142-270 — Función: Rectificador en puente — Tensión de entrada nominal U1: 0…270 V — Tensión de salida: 0,9 × U1 — Corriente de salida: 1 A — UL: US/C — Diseño: Sin pestaña de encaje
• BEG-143-270 — Función: Rectificador en puente — Tensión de entrada nominal U1: 0…270 V — Tensión de salida: 0,9 × U1 — Corriente de salida: 1 A — UL: US/C — Diseño: Con pestaña de encaje
• BEG-242-555-01 — Función: Rectificador de media onda — Tensión de entrada nominal U1: 0…555 V — Tensión de salida: 0,45 × U1 — Corriente de salida: 1 A — UL: US — Diseño: Sin pestaña de encaje
• BEG-243-555-01 — Función: Rectificador de media onda — Tensión de entrada nominal U1: 0…555 V — Tensión de salida: 0,45 × U1 — Corriente de salida: 1 A — UL: US — Diseño: Con pestaña de encaje

Características / Especificaciones

• Familia de productos: Compact Collection (serie BEG)
• Funciones disponibles: Rectificador en puente y Rectificador de media onda
• Variantes de tensión de entrada nominal: hasta 270 V y hasta 555 V (dependiendo del modelo)
• Salida típica: 0,9 × U1 para los tipos en puente; 0,45 × U1 para los tipos de media onda
• Corriente de salida nominal: 1 A (por modelo listado)
• Opciones de montaje: sin pestaña de encaje (montaje atornillado) o con pestaña de encaje
• Protección: protección contra sobretensiones en entrada y salida para alta inmunidad al ruido
• Rango de temperatura de funcionamiento: -40 °C a +80 °C
• Código de color: código de color INTORQ para reconocimiento rápido de la función del rectificador
• Certificación: Certificación UL disponible para el mercado estadounidense
