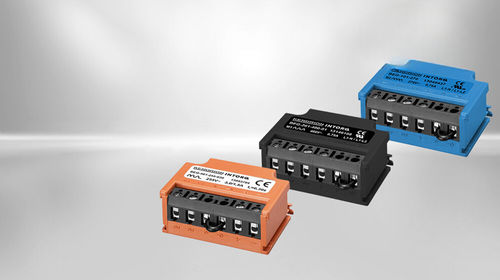

Puente rectificador de diodos vertical Regular Collection

rectificadorde corrientede tensión

Resumen

La Regular Collection es una familia de rectificadores monofásicos para frenos electromagnéticos y módulos electrónicos. La gama ofrece configuraciones en puente, media onda y puente/media onda para optimizar el comportamiento de liberación del freno mediante sobreexcitación, reducción de la potencia de mantenimiento o una combinación de ambas según la tensión de bobina seleccionada.

Características

• Disponible como rectificadores en puente, media onda y puente/media onda
• Diversas variantes de tensión para cubrir todo el rango de tensión de red
• Corte rápido en CC opcional mediante contacto auxiliar
• Supresor de chispa integrado para limitar la tensión de inducción
• Amplio rango de temperatura de funcionamiento: -40 a +80 °C
• Alta inmunidad a interferencias gracias a la protección contra sobretensiones en entrada y salida
• Código de color INTORQ para reconocimiento rápido de la función del rectificador

Detalles técnicos (por modelo)

• BEG-161-270 — Rectificador en puente — Tensión de entrada nominal: 0…270 V — Tensión de salida: 0,9 x U1 — Corriente de salida: 0,75 A — UL: US/C — Diseño: horizontal
• BEG-162-270 — Rectificador en puente — Tensión de entrada nominal: 0…270 V — Tensión de salida: 0,9 x U1 — Corriente de salida: 0,75 A — UL: US/C — Diseño: vertical
• BEG-161-250-000-1 — Rectificador en puente — Tensión de entrada nominal: 0…270 V — Tensión de salida: 0,9 x U1 — Corriente de salida: 0,75 A — UL: US/C — Diseño: horizontal
• BEG-261-460-01 — Rectificador media onda — Tensión de entrada nominal: 0…460 V — Tensión de salida: 0,45 x U1 — Corriente de salida: 0,75 A — UL: US — Diseño: horizontal
• BEG-261-555-01 — Rectificador media onda — Tensión de entrada nominal: 0…555 V — Tensión de salida: 0,45 x U1 — Corriente de salida: 0,75 A — UL: US — Diseño: horizontal
• BEG-262-460-01 — Rectificador media onda — Tensión de entrada nominal: 0…460 V — Tensión de salida: 0,45 x U1 — Corriente de salida: 0,75 A — UL: US — Diseño: vertical
• BEG-262-555-01 — Rectificador media onda — Tensión de entrada nominal: 0…555 V — Tensión de salida: 0,45 x U1 — Corriente de salida: 0,75 A — UL: US — Diseño: vertical
• BEG-561-255-030 — Rectificador puente/media onda — Tensión de entrada nominal: 160…255 V — Tensión de salida: 0,9 / 0,45 x U1 — Corriente de salida: 3,0 A / 1,5 A — Tiempo de sobreexcitación: 0,3 s — Diseño: horizontal
• BEG-561-255-130 — Rectificador puente/media onda — Tensión de entrada nominal: 160…255 V — Tensión de salida: 0,9 / 0,45 x U1 — Corriente de salida: 3,0 A / 1,5 A — Tiempo de sobreexcitación: 1,3 s — Diseño: horizontal
• BEG-561-440-006-1 — Rectificador puente/media onda — Tensión de entrada nominal: 230…440 V — Tensión de salida: 0,9 / 0,45 x U1 — Corriente de salida: 1,5 A / 0,75 A — Tiempo de sobreexcitación: 0,06 s — Diseño: horizontal
• BEG-561-440-030-1 — Rectificador puente/media onda — Tensión de entrada nominal: 230…440 V — Tensión de salida: 0,9 / 0,45 x U1 — Corriente de salida: 1,5 A / 0,75 A — Tiempo de sobreexcitación: 0,3 s — Diseño: horizontal
• BEG-561-440-130 — Rectificador puente/media onda — Tensión de entrada nominal: 230…440 V — Tensión de salida: 0,9 / 0,45 x U1 — Corriente de salida: 3,0 A / 1,5 A — Tiempo de sobreexcitación: 1,3 s — Diseño: horizontal

Especificaciones técnicas

• Familia de producto: Regular Collection (rectificadores INTORQ)
• Prefijo de serie disponible: BEG (múltiples variantes BEG-xxx)
• Rango de tensión de entrada nominal según modelo: 0…555 V
• Rango de corriente de salida: hasta 3,0 A (dependiendo del modelo y modo)
• Modos de tensión de salida: ~0,9 x U1 para puente; ~0,45 x U1 para media onda; combinado 0,9 / 0,45 x U1 para puente/media onda
• Sobreexcitación (cuando disponible): de 0,06 s hasta 1,3 s (según modelo)
• Opciones de diseño: montaje horizontal y vertical
• Aprobaciones: información de certificación UL disponible para modelos específicos
• Temperatura de funcionamiento: -40 a +80 °C
• EMC / protección: supresor de chispa integrado y protección contra sobretensiones para alta inmunidad a interferencias
• Fabricante: Kendrion INTORQ
