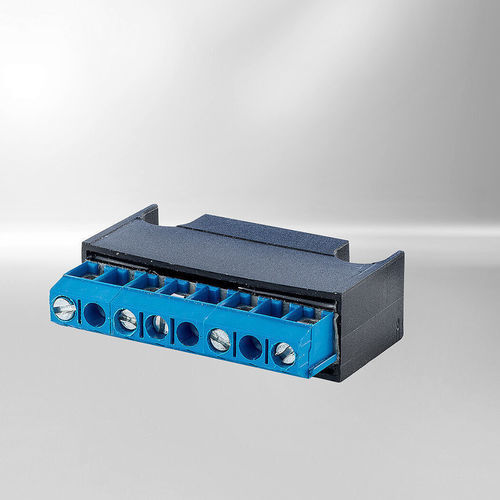

Puente rectificador de diodos con unión PN Lean Collection

tipo puenterectificadorAC

Rectificadores media onda y en puente compactos, diseñados para su instalación en cajas de conexión de motores de freno con espacio limitado. Pensados para frenos accionados por muelle, se suministran con distintas opciones de conexión para adaptarse a los requisitos de instalación.

Características principales

• Disponibles con o sin conmutación rápida mediante contacto auxiliar
• Diseño de muy baja huella para cajas de conexión reducidas
• Varias opciones de montaje y conexión
• Adecuados para frenos accionados por muelle hasta la talla 16
• Recomendados para aplicaciones con requisitos dinámicos limitados

Versiones

• Puento / media onda CON conmutación rápida mediante contacto auxiliar
• Puento / media onda SIN conmutación rápida

Detalles técnicos

• Funciones:
  • Con conmutación rápida
  • Sin conmutación rápida
• Rectificación:
  • Paso en puente / media onda (ambas versiones)
• Tensión nominal de entrada:
  • Con conmutación rápida: Media onda hasta 415 VAC / Puente hasta 250 VAC
  • Sin conmutación rápida: hasta 500 VAC
• Tensión de salida:
  • Uout = Uin × 0,89 (puente) / Uout = Uin × 0,445 (media onda)
• Corriente de salida:
  • Con conmutación rápida: Puente 1 A / Media onda 1 A
  • Sin conmutación rápida: Puente 2,0 A / Media onda 1,0 A
• Conmutación rápida:
  • Sí (cuando se suministra con contacto auxiliar)
  • No (versión sin contacto auxiliar)
• Conexiones:
  • Bornilla (con conmutación rápida)
  • Cables pelados o bornilla (sin conmutación rápida)

Aplicaciones e instalación

• Diseñados para instalaciones en cajas de conexión de motores de freno con espacio limitado
• Suministrados con conductores libres o con conexión a bornilla (disponibles varias opciones de conexión)
• Accesorios disponibles para distintos requisitos de montaje
• Enfoque de aplicación: frenos accionados por muelle (hasta la talla 16)
• Optimizado para bajo volumen y una instalación sencilla en cajas pequeñas cuando los requisitos dinámicos son mínimos
