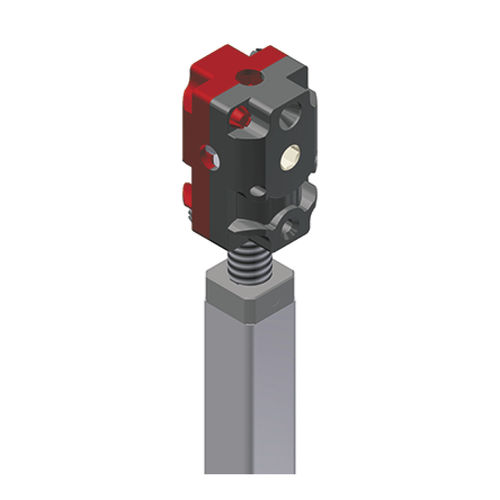

Reductor de engranajes cónicos 3045 series
angular5 - 10 Nmpara ajuste de nivel de puesto de trabajo sentado/de pie

reductor de engranajes cónicos
reductor de engranajes cónicos
Añadir a mis favoritos
Añadir al comparador


Características

Tipo
de engranajes cónicos
Orientación de los ejes
angular
Par
5 - 10 Nm
Aplicaciones
para ajuste de nivel de puesto de trabajo sentado/de pie

Descripción

Engranaje cónico con unidad de husillo 3045 Dispositivo de elevación de uso universal con cabezal de engranaje cónico para el accionamiento lineal soluciones. Las aplicaciones posibles son mesas de altura ajustable, diversas funciones de ajuste para artículos de mobiliario, así como todo tipo de ajuste lineal en el ámbito residencial, de casas móviles o industrial. Una simple fijación con tornillos y un perno hexagonal permiten un sistema sencillo y un montaje sin complicaciones. Características especiales Libre de mantenimiento Maintenance Relación 1:1 y 1:2 Par de accionamiento en el cabezal del reductor para la aplicación con varias unidades de husillo: max. 5.5 Nm Carcasa de plástico reforzado con fibra de vidrio Ruedas cónicas de acero templado con dentado robusto y reforzado Adecuado tanto para uso manual como para accionamientos electromotrices Ideal para la unidad de alto rendimiento 3143.00 Clave de variantes 3045.00-V01: Cabezal SG14x16P4 RH e i= 1:1 V02: Cabezal Tr14x3 RH e i= 1:1 V03: Cabezal Tr14x3 RH e i= 1:2 La carrera HXXX y la longitud de retracción EXXX son personalizadas Notas técnicas Los mecanismos de elevación deben estar protegidos contra las fuerzas laterales mediante un sistema de guía independiente. Atención: Los sistemas de husillo con un paso de husillo > 3 mm no pueden ser autoblocantes. Compruebe el efecto de auto-bloqueo en la aplicación. El aparato elevador sólo se puede cargar a presión. Un dimensionamiento erróneo del sistema de guía puede dañar el mecanismo elevador: Por favor, tenga en cuenta las instrucciones de diseño y seguridad para los accionamientos de husillo. Los encontrará en: https://www.ketterer.de/en/downloads/instructions

---

Catálogos

No hay ningún catálogo disponible para este producto.
