Reductor de engranajes cónicos 3824

angular1 - 5 Nmpara ajuste de nivel de mobiliario

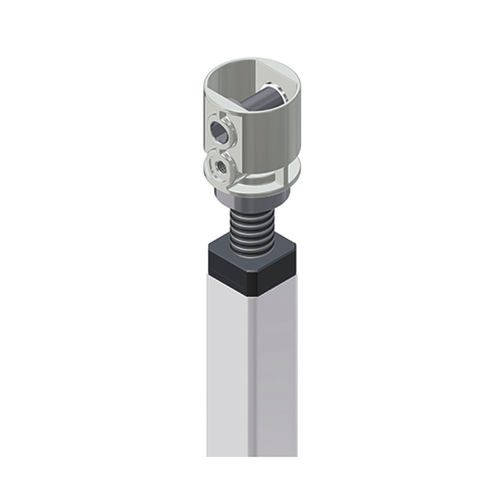

Engranaje cónico con unidad de husillo 3824 Descripción Unidad de elevación con cabezal de engranaje cónico para soluciones de accionamiento lineal. El equipo es ideal para la instalación en tubos redondos con un diámetro interior de 31 mm. Para otras dimensiones de tubo la carcasa puede ser adaptada en su caso cantidades son necesarias. Las posibles aplicaciones son las mesas de altura regulable, así como diversas funciones de ajuste para otros artículos de mobiliario Características especiales Libre de mantenimiento Maintenance Relación 1:1 Par de accionamiento en el cabezal del reductor para la aplicación con varias unidades de husillo: max. 3 Nm Carcasa de fundición inyectada de zinc Ruedas cónicas de acero templado con dentado robusto y reforzado Adecuado tanto para el uso manual como para el accionamiento electromotriz Disponibilidad de varias longitudes y pasos de husillo Notas técnicas Los mecanismos de elevación deben estar protegidos contra las fuerzas laterales mediante un sistema de guía independiente. Atención: Los sistemas de husillo con un paso de husillo > 3mm no pueden ser autoblocantes. Compruebe el efecto de auto-bloqueo en la aplicación. El aparato elevador sólo se puede cargar a presión. Un dimensionamiento erróneo del sistema de guía puede dañar el mecanismo elevador: Por favor, tenga en cuenta las instrucciones de diseño y seguridad para los accionamientos de husillo. Los encontrará en: https://www.ketterer.de/en/downloads/instructions
