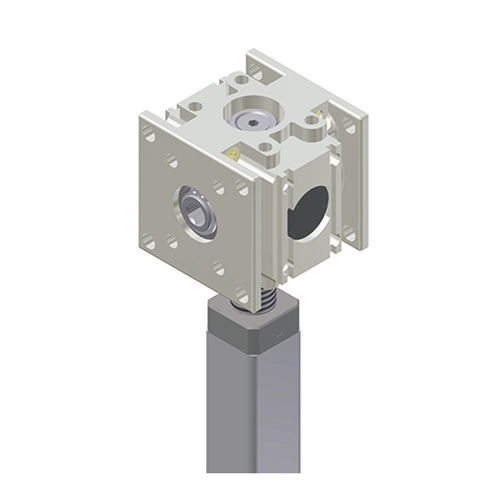

Reductor de engranajes cónicos 3070, 3071

angular5 - 10 Nmpara ajuste de nivel de puesto de trabajo sentado/de pie

Engranaje cónico con unidad de husillo 3070 | 3071 Dispositivo de elevación de uso universal con cabezal de engranaje cónico para el accionamiento lineal soluciones. Las posibles aplicaciones son varias funciones de ajuste para muebles, así como todo tipo de ajuste lineal en el ámbito residencial, casa móvil o campos industriales. Especialmente apropiado como componente para "soluciones de carga pesada" para aplicaciones de mobiliario de oficina y lugares de trabajo. Los diseños con hasta cuatro ruedas motrices para una amplia aplicación oportunidades para la unidad de elevación y una alta flexibilidad en el diseño del sistema. Características especiales Libre de mantenimiento Maintenance Relación en la dirección del cabezal 1.83:1 Carcasa de fundición inyectada de zinc Ruedas cónicas de acero templado con dentado robusto y reforzado Par de accionamiento en el cabezal del reductor para la aplicación con varias unidades de husillo: max. 6 Nm Adecuado para accionamientos electromotrices Alta flexibilidad gracias al número variable de ruedas de tracción para la defl ección del movimiento Disponible en diferentes pasos de husillo y con longitudes de husillo específicas para el cliente Clave de variantes 3070: variantes con husillo giratorio derecho 3071: variantes con husillos giratorios a la izquierda Notas técnicas Los mecanismos de elevación deben estar protegidos contra las fuerzas laterales mediante un sistema de guía independiente. Atención: Los sistemas de husillo con un paso de husillo > 3 mm no pueden ser autoblocantes. Compruebe el efecto de auto-bloqueo en la aplicación. El aparato elevador sólo se puede cargar a presión. Si se utilizan varios mecanismos elevadores simultáneamente en la aplicación, ¡tenga en cuenta el par máximo de accionamiento en el cabezal del engranaje de 10 Nm!
