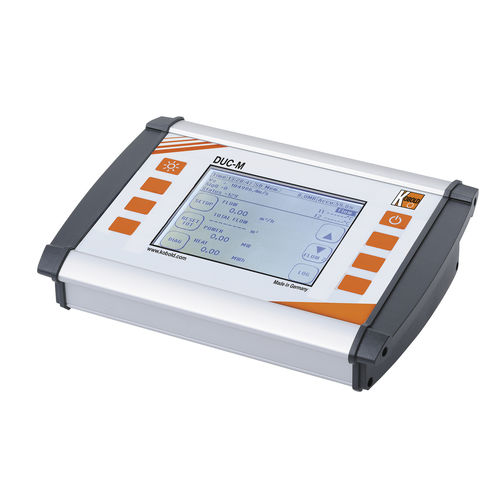

Caudalímetro por ultrasonidos DUC series

volumétricopara líquidoDN10 - 3/8"

El modelo DUC utiliza el efecto de aceleración y desaceleración de las señales acústicas que viajan en un líquido en movimiento. Dos transductores ultrasónicos de montaje exterior se fijan (desde fuera) a una tubería y generan una trayectoria acústica. Los transductores envían y reciben señales acústicas, y los tiempos de tránsito t1​ y t2​ son medidos por un transmisor de flujo electrónico. La señal del transductor A hacia el transductor B es acelerada por el flujo (tiempo corto t1​). En cambio, la señal de retorno del transductor B hacia el transductor A es desacelerada por el flujo (tiempo más largo t2​). La diferencia entre t1​ y t2​, junto con la longitud de la trayectoria L, se utiliza para determinar la velocidad media del flujo. Este principio se conoce como el principio de tiempo de vuelo acústico. El caudal se calcula a partir de los datos geométricos de la tubería y la velocidad del flujo. El modelo DUC emite un patrón de señal codificada dentro de la tubería. Las señales recibidas se comparan con las señales emitidas, y solo la forma de la señal que correlacione con el original será utilizada para el cálculo del caudal (evaluación de señal basada en correlación cruzada). El cálculo del caudal se realiza con un DSP (procesador de señal digital) integrado, lo que permite altas tasas de muestreo. El cálculo del tiempo de vuelo mediante el DSP es una medición digital pura, que ofrece gran precisión, es completamente libre de deriva y mantenimiento, y no requiere calibraciones periódicas.
