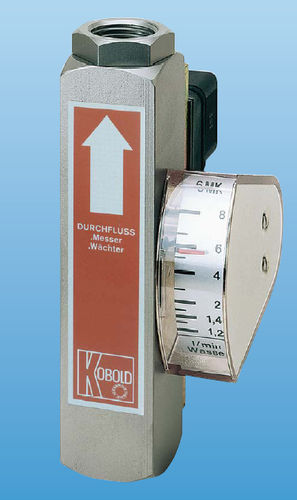

Controlador de caudal de área variable SMV

reedpara líquidoen línea

Los probados caudalímetros y detectores de KOBOLD, modelo SMV-..., se basan en el conocido principio de los caudalímetros de tipo flotador, excepto por el tubo de medición cónico convencional. Estos instrumentos patentados están equipados, en su lugar, con un tubo de medición cilíndrico con ranuras cónicas alrededor de la periferia. Esto elimina los problemas habituales de guiar el flotador cilíndrico dentro de un tubo de medición cónico. El diseño novedoso, que incluye un espacio anular de ancho constante entre el flotador y el tubo de medición, ha permitido reducir considerablemente la sensibilidad a la suciedad. El flotador contiene imanes permanentes que accionan un contacto reed biestable externo al circuito de flujo, de modo que el fluido está herméticamente separado del contacto eléctrico. Además, el interruptor está integrado en un alojamiento ajustable en altura, lo que garantiza que el contacto no pueda dañarse incluso en una atmósfera agresiva. A medida que el fluido entra en el instrumento, el flotador se eleva. Una vez que su campo magnético alcanza las puntas de contacto del interruptor reed, el contacto se cierra. A medida que el flujo aumenta, el flotador se eleva aún más hasta alcanzar su tope, evitando que el flotador sobrepase del rango de contacto del tubo magnético de operación, es decir, el contacto permanece cerrado, garantizando así la conmutación biestable. Con los modelos SMV-2... y SMV-3..., el campo magnético también activa un indicador externo, que está herméticamente separado, lo que permite medir el caudal con precisión incluso a altas presiones de operación.
