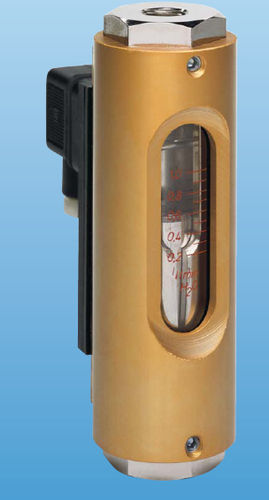

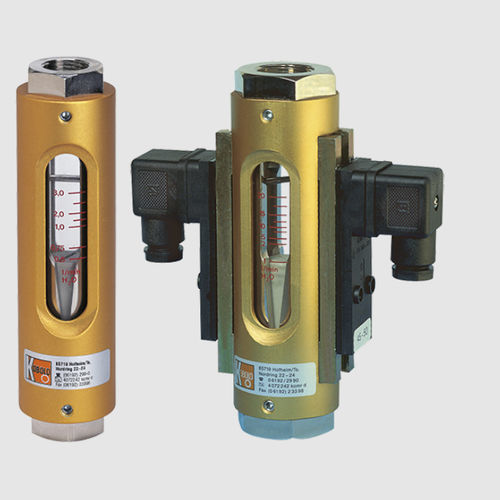

Controlador de caudal de área variable DSV series

reedpara líquidoen línea

Los probados caudalímetros e interruptores de KOBOLD, de la serie DSV, se basan en el bien conocido principio de los caudalímetros de flotador, excepto por el tubo de medición convencional cónico. Estos instrumentos patentados están equipados en su lugar con un tubo de flujo cilíndrico con ranuras cónicas alrededor de la periferia. Esto elimina los problemas habituales de guiar el flotador cilíndrico dentro de un tubo de medición cónico. El diseño novedoso, que incluye un espacio anular de ancho constante entre el flotador y el tubo de flujo, ha permitido reducir considerablemente la sensibilidad a la suciedad. El flotador contiene un imán permanente que acciona un contacto reed biestable externo al tubo de medición, de modo que el fluido está herméticamente separado del contacto eléctrico. Además, está integrado en un alojamiento ajustable en altura, lo que garantiza que el contacto esté protegido incluso en una atmósfera agresiva. A medida que el medio entra en el instrumento, el flotador se eleva. Una vez que su campo magnético alcanza las puntas de contacto del interruptor reed, el contacto se conecta. A medida que aumenta el caudal, el flotador se eleva hasta llegar a su tope. Esto evita que el flotador sobrepase el rango de contacto del tubo de operación magnético, es decir, el contacto permanece conectado, lo que garantiza la conmutación biestable. El borde superior del flotador sirve para indicar el caudal en el tubo medidor en l/min.
