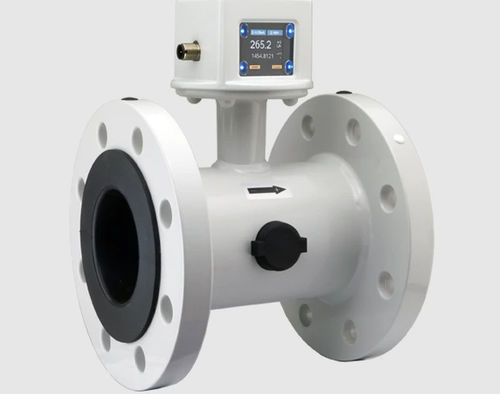

Caudalímetro electromagnético MIS

volumétricopara líquidocon brida

Descripción general
El caudalímetro electromagnético MIS está diseñado para medir y supervisar caudales medios de líquidos eléctricamente conductores en tuberías. El detector utiliza la ley de Faraday: el fluido conductor en movimiento en un campo magnético genera una tensión proporcional a la velocidad de flujo, recogida por dos electrodos en contacto y convertida en caudal volumétrico. La medición es independiente de la densidad, viscosidad y temperatura del líquido. Dos salidas configurables pueden operar como conmutador, analógica o frecuencia; existe una función de dosificación cuando la salida 1 se configura como conmutador y la salida 2 se utiliza como entrada de control.

Datos del producto

• Rango de medición: 0,6 - 160 m³/h ... 1 - 250 m³/h (líquidos)
• Precisión: ±(0,5 % de la lectura + 0,5 % del fondo de escala)
• Presión máx. (pmax): 16 bar
• Temperatura máx. (tmax): +70 °C
• Conexión de proceso: brida
• Material conexión: acero, pintado
• Revestimiento: NBR (y otros)
• Electrodos: Hastelloy® (y otros)
• Salidas: 2x analógica, pulso, frecuencia o alarma (configurables)
• Entradas: 1x entrada de control
• Opciones/Funciones: IO-Link, función de dosificación, pantalla TFT giratoria, medición bidireccional, contador parcial y total, utilizable con guantes

Electrónica universal
Electrónica universal U-PACE disponible para configuración, visualización y parametrización del caudalímetro.

Principio y notas de aplicación
Principio de medida electromagnético adecuado para líquidos eléctricamente conductores; se aplica un requisito mínimo de conductividad. Medición mediante dos electrodos en contacto con el medio; el caudal volumétrico se obtiene a partir de la tensión inducida y la sección del conducto. No influye la densidad, viscosidad o temperatura del medio. Idóneo para monitorización de procesos industriales, dosificación y aplicaciones de control.

Especificaciones técnicas

• Modelo / Serie: MIS
• Rango de medición: 0,6 - 160 m³/h ... 1 - 250 m³/h (líquidos)
• Precisión: ±(0,5 % de la lectura + 0,5 % del fondo de escala)
• pmax: 16 bar
• tmax: +70 °C
• Conexión de proceso: brida
• Material de la conexión: acero, pintado
• Materiales del revestimiento: NBR (y otros)
• Materiales de los electrodos: Hastelloy® (y otros)
• Salidas: 2x analógica, pulso, frecuencia o alarma (configurables)
• Entradas: 1x entrada de control
• Opciones: IO-Link, función de dosificación, pantalla TFT giratoria, medición bidireccional, contador parcial y total
• Electrónica: Electrónica universal U-PACE disponible
