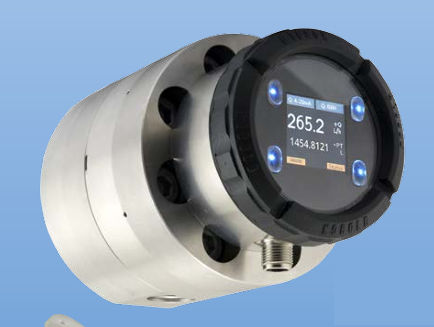

Caudalímetro de piñones ovalados DON-H

volumétricopara líquidoen línea

Descripción del producto
Caudalímetro de engranajes ovalados por desplazamiento positivo para la medición precisa de líquidos de baja a alta viscosidad en aplicaciones de alta presión. Adecuado para líquidos limpios; la conductividad y variaciones de viscosidad afectan mínimamente la medición. Diseño compacto para instalaciones en espacios reducidos.

Rango de medición
0.5 - 36 l/h ... 1-40 l/min líquido

Rango de viscosidad
0 - 1000 cP

Conexión
G ⅛ ... G ½, ⅛" NPT ... ½" NPT (hembra)

Material
acero inoxidable

Presión máxima (p_max)
400 bar

Temperatura máxima (t_max)
120°C

Precisión
±0.2 ... 1 % de la lectura

Salidas / Opciones

• Salida de impulsos
• Salida analógica
• Contactos
• Indicador digital / de aguja
• Dosificador por lotes (batcher)

Principio de funcionamiento
Los caudalímetros de ruedas ovaladas son medidores de desplazamiento positivo que miden un volumen fijo por rotación mediante dos rotores ovalados engranados en una cámara de medida de alta precisión. La rotación se detecta mediante imanes incorporados en los rotores, generando una señal de impulsos de alta resolución que puede procesarse en pantallas remotas, PLC u opciones de salida/accesorios integrados. Esta tecnología proporciona mediciones volumétricas precisas independientemente de la conductividad del medio y no requiere acondicionamiento del perfil de flujo, lo que facilita la instalación en espacios reducidos y tuberías con limitaciones.

Características / especificaciones técnicas

• Modelo: DON-H
• Rango de medición: 0.5 - 36 l/h ... 1-40 l/min
• Rango de viscosidad: 0 - 1000 cP
• Conexiones: G ⅛ ... G ½; ⅛" NPT ... ½" NPT (hembra)
• Material: acero inoxidable
• Presión máxima: 400 bar
• Temperatura máxima: 120°C
• Precisión: ±0.2 ... 1 % de la lectura
• Salidas/opciones disponibles: salida de impulsos, salida analógica, contactos, indicador digital/de aguja, dosificador por lotes
