Caudalímetro de área variable VKM
volumétricopara líquido de alta viscosidadpara líquido

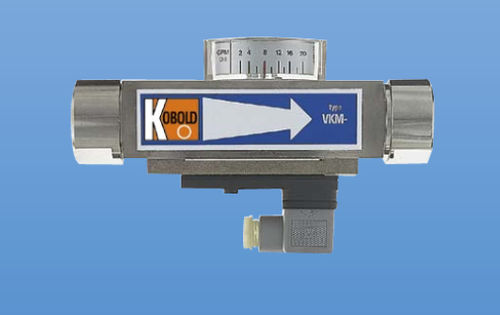

Caudalímetro de área variable - VKM - KOBOLD Messring GmbH - volumétrico / para líquido de alta viscosidad / para líquido
Caudalímetro de área variable - VKM - KOBOLD Messring GmbH - volumétrico / para líquido de alta viscosidad / para líquido
Añadir a mis favoritos
Añadir al comparador

Características

Tecnología
de área variable
Tipo
volumétrico
Fluido
para líquido de alta viscosidad, para líquido
Material
de latón, de acero inoxidable
Comunicación
con contacto eléctrico, con salida analógica
Tensión de alimentación
24 V CA, 24 Vcc
Tipo de protección
IECEx, ATEX, c-UL-us
Otras características
con contador, digital, de viscosidad compensada, con indicador-totalizador, con ampolla reed, con pantalla LCD
Flujo volumétrico

Mín.: 0,012 m³/h
(0,4238 ft³/h)

Máx.: 4,8 m³/h
(169,5104 ft³/h)

Temperatura de proceso

Mín.: 0 °C
(32 °F)

Máx.: 100 °C
(212 °F)

Presión de proceso

Mín.: 0 bar
(0 psi)

Máx.: 350 bar
(5.076,32 psi)

Precisión

4 %

Descripción

Resumen
Los caudalímetros y conmutadores KOBOLD modelo VKM emplean un flotador con resorte en un tubo de medida cilíndrico con un orificio integrado, lo que permite la compensación de viscosidad y, en gran medida, la compensación de densidad incluso a bajos caudales.

Características clave
  • Diseñado para líquidos viscosos
  • Rango de medición / conmutación: 0,2 - 0,5 ... 8 - 80 l/min (líquido)
  • Rango de viscosidad: 1 - 540 mm²/s
  • Conexiones: G ¼ ... 1 ; ¼ ... 1" NPT hembra
  • Materiales: latón o acero inoxidable
  • Presión máxima (p_max): 250 bar (latón), 350 bar (acero inoxidable)
  • Temperatura máxima (t_max): 100°C
  • Salidas: hasta 2 contactos de conmutación (libres de potencial), 1 salida analógica
  • Alimentación: 24 V AC/DC; 24 V DC ±20 %; máx. 250 V AC
  • Conexión eléctrica: enchufe DIN EN 175301-803 o cable
  • Precisión: ±4 % de la escala completa
  • Opciones: válvula de bloqueo BVB; con ADI: salida analógica, contador, display digital, relés, montaje en panel
  • Aprobaciones: cCSAus, ATEX, IECEx


Funcionamiento
El flotador patentado contiene un imán permanente que acciona un contacto reed bistable sin potencial montado fuera del paso del fluido, garantizando la separación hermética entre el medio y el sistema eléctrico. El contacto está alojado en una carcasa plástica regulable en altura para protegerlo de acciones mecánicas o atmósferas agresivas. Al aumentar el caudal, el flotador asciende; cuando su campo magnético alcanza las puntas del reed, el contacto se cierra. Un tope mecánico impide que el flotador salga del rango de actuación magnética, de modo que el contacto permanece cerrado y se asegura la conmutación bistable.

Especificaciones
  • Modelo: VKM
  • Medio previsto: líquidos viscosos
  • Rango de medición / conmutación: 0,2 - 0,5 ... 8 - 80 l/min
  • Viscosidad: 1 - 540 mm²/s
  • Conexiones roscadas: G ¼ ... 1 ; ¼ ... 1" NPT hembra
  • Materiales: latón o acero inoxidable
  • Presión máx.: 250 bar (latón), 350 bar (acero inoxidable)
  • Temperatura máx.: 100°C
  • Salidas: hasta 2 contactos de conmutación libres de potencial, 1 salida analógica
  • Alimentación: 24 V AC/DC; 24 V DC ±20 %; máx. 250 V AC
  • Conexión eléctrica: enchufe DIN EN 175301-803 o cable
  • Precisión: ±4 % de la escala completa
  • Opciones: módulo ADI (salida analógica, contador, display digital, relés), montaje en panel, válvula de bloqueo BVB
  • Aprobaciones: cCSAus, ATEX, IECEx
