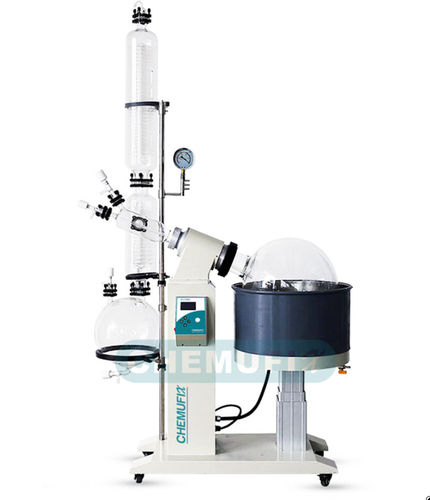

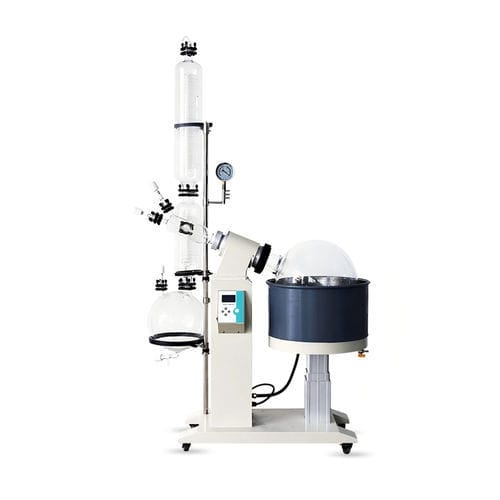

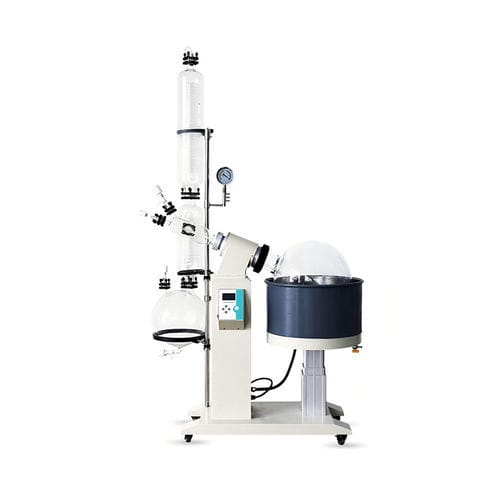

Evaporador de vacío RE-LA-50

rotativode laboratoriopara concentración de muestras

Descripción del producto
La serie RE-LA de evaporadores rotatorios está diseñada para matraces de gran capacidad y gran diámetro, aumentando el área y la eficiencia de evaporación. Incorpora un baño de agua al vacío en acero inoxidable (opcional baño de aceite) con calentamiento periférico giratorio para mejorar la evaporación y la difusión de la solución. El sistema es adecuado para laboratorios biológicos, farmacéuticos, químicos y alimentarios, así como para producción a pequeña escala. El modelo RE-LA-50 (50 L) es especialmente indicado para extracción de aceites pesados.

Características

• Configuración a prueba de explosiones opcional
• Sello giratorio dual en PTFE y caucho fluorado (patentado) para alta integridad de vacío
• Control motor por variador de frecuencia importado y control de temperatura digital para operación precisa
• Válvula de conmutación de vacío para recogida continua sin interrumpir la destilación al vacío
• Elevación eléctrica para baño agua/aceite; soporte de elevación manual disponible
• Válvula de descarga en PTFE — resistente a la corrosión y sin contaminación
• Juego de cristalería de repuesto opcional

Datos técnicos (resumen)

• Modelos: RE-LA-5 / RE-LA-10 / RE-LA-20 / RE-LA-50
• Capacidad del matraz rotatorio: 5 L / 10 L / 20 L / 50 L
• Diámetro de brida: Φ50 mm / Φ95 mm / Φ95 mm / Φ125 mm
• Capacidad del matraz colector: 3 L / 5 L / 10 L / 20 L
• Velocidad de rotación: RE-LA-5 10–140 r/min; RE-LA-10/20 10–130 r/min; RE-LA-50 10–110 r/min (variación de frecuencia)
• Potencia motor rotativo: 40 W / 90 W / 120 W / 120 W
• Tubo condensador: doble serpentín vertical (modelos pequeños); circuito principal+auxiliar de tres circuitos de alta eficiencia (modelos grandes)
• Rango de temperatura del baño: baño de agua RT–99°C; opción baño de aceite RT–180°C
• Vacío: aprox. 399,9 Pa (por debajo de 3 mmHg)
• Capacidad de evaporación (agua/alcohol): RE-LA-5 ≥2 L/h / ≥4 L/h; RE-LA-10 ≥3,2 L/h / ≥6,5 L/h; RE-LA-20 ≥5 L/h / ≥11 L/h; RE-LA-50 ≥9 L/h / ≥19 L/h
• Recorrido de elevación: RE-LA-5 0–150 mm; RE-LA-10 0–160 mm; RE-LA-20 0–190 mm; RE-LA-50 0–230 mm
• Alimentación: RE-LA-5/10/20 220–240V/50Hz; RE-LA-50 380V/50Hz (según modelo)
• Potencia total: RE-LA-5 2,2 kW; RE-LA-10 4,8 kW; RE-LA-20 6,3 kW; RE-LA-50 8,3 kW
• Dimensiones (mm): RE-LA-5 765×400×1070; RE-LA-10 920×550×1700; RE-LA-20 1250×600×2100; RE-LA-50 1320×770×2340

Especificaciones técnicas

• Modelo: RE-LA-50
• Capacidad del matraz rotatorio: 50 L
• Capacidad del matraz colector: 20 L
• Diámetro de brida: Φ125 mm
• Velocidad de rotación: 10–110 r/min (variación continua por frecuencia)
• Capacidad de evaporación (agua): ≥9 L/h (típico)
• Capacidad de evaporación (alcohol): ≥19 L/h (típico)
• Rango de temperatura: RT–99°C (agua); RT–180°C (opción aceite)
• Vacío alcanzable: aprox. 399,9 Pa (por debajo de 3 mmHg)
• Recorrido de elevación: 0–230 mm; modo de elevación: eléctrico (opciones eléctrico y manual)
• Alimentación: 380V/50Hz (según modelo)
• Potencia total: aprox. 8,3 kW
• Construcción: baño de agua en acero inoxidable (opción baño de aceite), válvula de descarga en PTFE, sello giratorio dual PTFE/caucho fluorado
