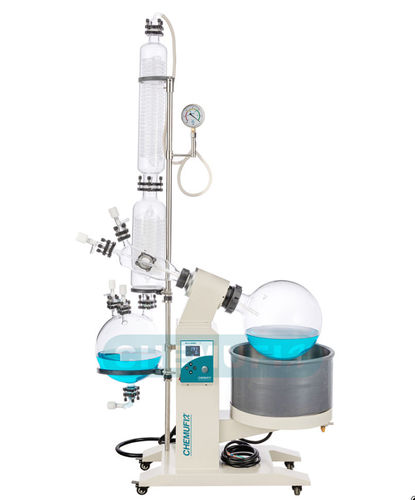

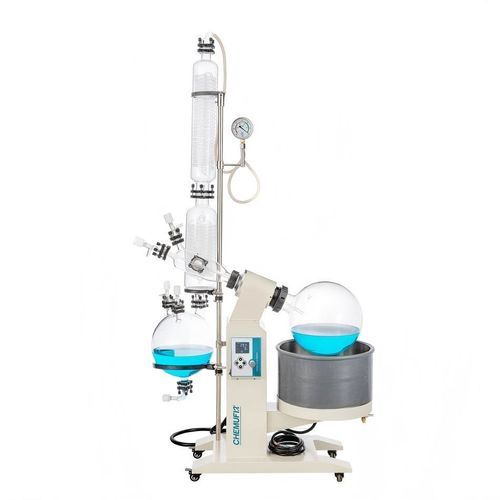

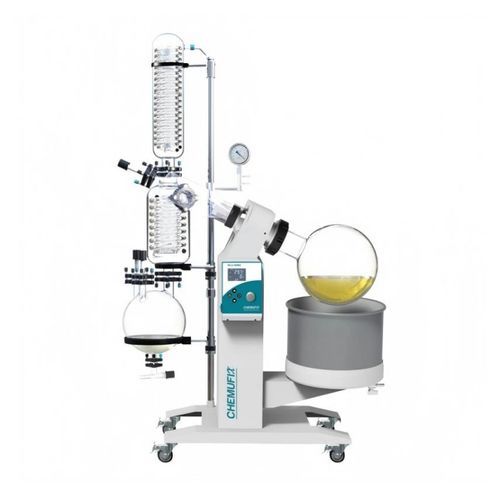

Evaporador rotativo RE-LA series

de laboratoriopara líquidopara disolvente

Evaporador rotatorio de gran capacidad

Uso
La serie RE-LA es un evaporador rotatorio de gran capacidad con matraz rotatorio de gran diámetro y amplia área de evaporación. El baño de agua al vacío con calentamiento de borde giratorio mejora la eficiencia de difusión de la evaporación. Adecuado para aplicaciones a pequeña escala en laboratorios y producción de biotecnología, farmacéutica, química y alimentación. El sistema puede complementarse con bombas de vacío de agua reciclada, bombas de diafragma, bombas de ciclo de baja temperatura (vacío), enfriadores de circulación, circuladores de temperatura constante y bombas de circulación de líquido refrigerante de baja temperatura.

Características

• Construcción antideflagrante opcional.
• Sello giratorio doble de Teflón (PTFE) y caucho fluorado (patentado) para garantizar alto vacío.
• Sistema de control de frecuencia avanzado importado y sistema de control de temperatura preciso y fiable.
• La válvula de conmutación de vacío permite la recogida continua del destilado sin afectar el vacío del sistema.
• Baño de agua (baño de aceite opcional) con elevación eléctrica; opción de elevación manual disponible; fácil de operar.
• Válvula de descarga de PTFE: resistente a la corrosión y sin contaminación.
• Conjuntos adicionales de vidrio opcionales.

Datos técnicos (tabla)
Model | RE-LA-5 | RE-LA-10 | RE-LA-20 | RE-LA-50
Capacity of Rotary Bottle | 5L | 10L | 20L | 50L
Flanged diameter | Φ50mm | Φ95mm | Φ95mm | Φ125mm
Capacity of Collecting bottle | 3L | 5L | 10L | 20L
Rotary control | Pantalla digital, conversión de frecuencia continua | Pantalla digital, conversión de frecuencia continua | Pantalla digital, conversión de frecuencia continua | Pantalla digital, conversión de frecuencia continua
Rotary speed | 10 a 140 r/min | 10 a 140 r/min | 10 a 130 r/min | 10 a 110 r/min
Power of rotary motor (W) | 40W | 90W | 120W | 120W
Condensing tube | Tubo serpentina doble vertical | Vertical, principal + auxiliar y circulación triple de alta eficiencia | Vertical, principal + auxiliar y circulación triple de alta eficiencia | Vertical, principal + auxiliar y circulación triple de alta eficiencia
Water/Oil bath | Baño de agua de acero inoxidable (puede cambiarse por baño de aceite) | Baño de agua de acero inoxidable (puede cambiarse por baño de aceite) | Baño de agua de acero inoxidable (puede cambiarse por baño de aceite) | Baño de agua de acero inoxidable (puede cambiarse por baño de aceite)
Temperature range | Pantalla digital, RT~99°C (baño de aceite RT~180°C) | Pantalla digital, RT~99°C (baño de aceite RT~180°C) | Pantalla digital, RT~99°C (baño de aceite RT~180°C) | Pantalla digital, RT~99°C (baño de aceite RT~180°C)
Vacuum degree | 399.9 Pa (por debajo de 3 mmHg) | 399.9 Pa (por debajo de 3 mmHg) | 399.9 Pa (por debajo de 3 mmHg) | 399.9 Pa (por debajo de 3 mmHg)
Evaporating capability | Agua ≥ 2 L/h; Alcohol ≥ 4 L/h | Agua ≥ 2 L/h; Alcohol ≥ 4 L/h | Agua ≥ 3.2 L/h; Alcohol ≥ 6.5 L/h | Agua ≥ 5 L/h; Alcohol ≥ 11 L/h / Agua ≥ 9 L/h; Alcohol ≥ 19 L/h (rango en modelos mayores)
Elevating mode | Eléctrico | Eléctrico | Eléctrico (o manual) | Eléctrico y manual
Elevating stroke | 0~150 mm | 0~150 mm | 0~160 mm | 0~190 mm / 0~230 mm (mayor)
Power supply | 220-240V/50Hz | 220-240V/50Hz | 220-240V/50Hz | 380V/50Hz (para algunas configuraciones)
Power (total) | 2.2 KW | 2.2 KW | 4.8 KW | 6.3 KW / 8.3 KW (modelos mayores)
Dimensions (mm) | 765L × 400W × 1070H | 920L × 550W × 1700H | 1250L × 600W × 2100H | 1320L × 770W × 2340H

Especificaciones técnicas

• Serie: RE-LA Series (modelos: RE-LA-5, RE-LA-10, RE-LA-20, RE-LA-50).
• Capacidad del matraz rotatorio: 5 L / 10 L / 20 L / 50 L (según modelo).
• Capacidad del recipiente colector: 3 L / 5 L / 10 L / 20 L (según modelo).
• Diámetros de brida: Φ50 mm (RE-LA-5), Φ95 mm (RE-LA-10/20), Φ125 mm (RE-LA-50).
• Control rotativo: Pantalla digital con control por conversión de frecuencia continua.
• Rangos de velocidad: hasta 140 r/min (modelos pequeños) hasta 110 r/min (mayor).
• Potencia del motor rotativo: de 40 W a 120 W (varía según modelo).
• Diseño de condensación: condensadores verticales dobles/serpentina o principal+auxiliar/circulación multieficiente.
• Baño: baño de agua inoxidable estándar; baño de aceite opcional (mayor rango de temperatura).
• Rango de temperatura: RT a 99°C (opción baño de aceite RT a 180°C).
• Capacidad de vacío: hasta ~399.9 Pa (por debajo de 3 mmHg).
• Capacidad de evaporación (aprox.): Agua 2–9 L/h (dependiendo del modelo); Alcohol mayor (aprox. 4–19 L/h según modelo).
• Elevación: elevación eléctrica estándar; algunos modelos ofrecen combinación eléctrica y manual; recorridos de 0–150 mm hasta 0–230 mm.
• Alimentación y consumo: típicamente 220–240V/50Hz; algunas configuraciones industriales 380V/50Hz; potencia total de ~2.2 kW hasta ~8.3 kW según modelo.
• Dimensiones: dependen del modelo (ejemplos: RE-LA-5: 765×400×1070 mm; RE-LA-10: 920×550×1700 mm; RE-LA-20: 1250×600×2100 mm; RE-LA-50: 1320×770×2340 mm).
• Opciones y accesorios: construcción antideflagrante, juegos adicionales de vidrio, tipos alternativos de bomba de vacío, enfriadores o chillers y otros equipos auxiliares.
