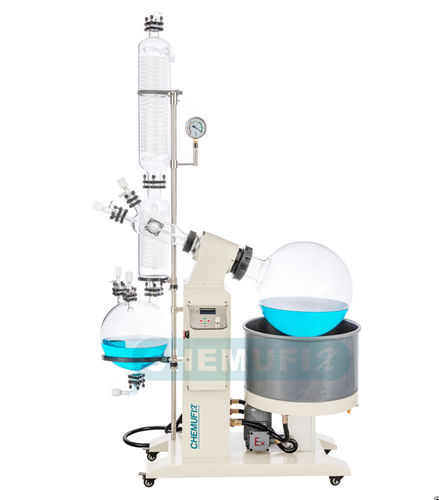

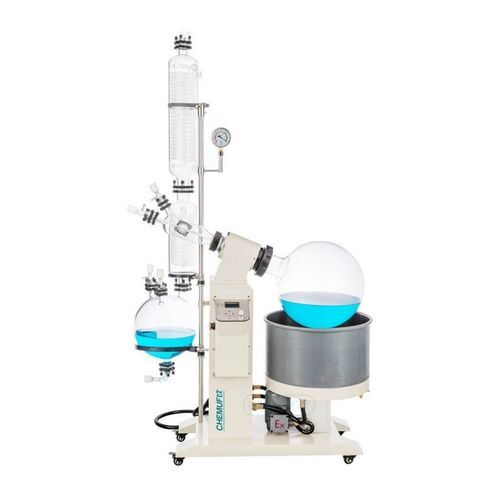

Evaporador de vacío RE-LA Ex series

rotativode laboratoriopara líquido

Visión general
Evaporador rotativo de vacío de gran capacidad Labfreez™ serie RE-LA Ex con matraces de gran diámetro, baño de agua en SS304 y calentamiento periférico giratorio para mejorar la evaporación y difusión de la solución. Adecuado para I+D y producción a pequeña escala en biotecnología, farmacéutica, química y alimentación. El sistema puede equiparse con diversas bombas de vacío, enfriadores y accesorios de control de temperatura.

Características

• Sellado giratorio doble Teflón (PTFE) y caucho fluorado (tecnología patentada) para vacío alto fiable.
• Sistema de control por frecuencia avanzado y regulación de temperatura precisa.
• Válvula conmutadora de vacío que permite la recogida continua sin romper el vacío del sistema.
• Elevación del baño: opciones de elevación eléctrica o manual para uso ergonómico.
• Válvula de descarga en PTFE, resistente a la corrosión y libre de contaminación.

Motores a prueba de explosiones

• Potencia del motor seleccionable según la viscosidad del material.
• Clase de protección contra explosiones: dIIBT4.
• Potencias disponibles: 90 W, 180 W, 370 W.
• Diseñados para funcionar sin chispas.

Sección de control a prueba de explosiones

• Construcción en acero soldado con acabado en pulverización electrostática de alto voltaje.
• Bus y salidas con estructuras de seguridad reforzada.
• Diseño de control personalizado con protecciones: sobretensión, subtensión, sobrecorriente, sobrecarga y sobrecalentamiento.
• Clase a prueba de explosiones: dIIBT4.
• Visualización digital de velocidad y temperatura con monitorización en línea.
• Función de mantenimiento de velocidad y control PID de temperatura (rango estándar: temperatura ambiente a 99°C).
• Opción de baño de alta temperatura hasta 180°C.
• Tubo flexible de conexión a prueba de explosiones: resistente al fuego, a la corrosión y al agua, anti-envejecimiento.

Tubo calefactor eléctrico a prueba de explosiones

• Resistencia tubular que convierte la energía eléctrica en calor para el baño; construcción en acero inoxidable soldado en frío.
• Acabado en pulverización electrostática de alto voltaje y estructura de seguridad reforzada en bus/salidas.
• Clase a prueba de explosiones: dIIBT4; resistente a la corrosión, al agua y al aceite; anti-envejecimiento.
• Opciones de tensión: 220 V, 380 V. Opciones de potencia: 3 kW, 4,5 kW, 6 kW, 8 kW.
• Acero inoxidable SUS304 para buena conductividad térmica, aislamiento y larga vida útil.

Norma a prueba de explosiones

• Marcado dIIBT4: apto para uso en emplazamientos Clase IIB y grupos de gas con temperatura de ignición T4.
• Diseño a prueba de llamas (GB3836.2) que aísla las fuentes de ignición.
• Clasificación de equipos eléctricos a prueba de explosiones subdividida por MESG o MICR en IIA, IIB, IIC.
• Grupos de temperatura de ignición de gases T1–T6; T4 corresponde a temperatura de ignición entre 135°C y 200°C.

Evaporador rotativo de vacío gran capacidad — Especificaciones (tabla)
Model | RE-LA-5Ex | RE-LA-10Ex | RE-LA-20Ex | RE-LA-50Ex
Capacidad del matraz rotativo | 5 L | 10 L | 20 L | 50 L
Diámetro brida | Φ50 mm | Φ95 mm | Φ125 mm | Φ125 mm
Capacidad del frasco colector | 3 L | 5 L | 10 L | 20 L
Control rotatorio | Conversión de frecuencia sin escalonamiento (todos los modelos)
Velocidad rotatoria | 10 ~ 140 r/min | 10 ~ 130 r/min | 10 ~ 130 r/min | 10 ~ 110 r/min
Potencia motor rotatorio (W) | 40 W | 90 W | 180 W | 370 W
Clase a prueba de explosiones | ExdIIBT4 | ExdIIBT4 | ExdIIBT4 | ExdIIBT4
Tubo de condensación | Serpentina doble vertical | Vertical, enfriamiento principal + auxiliar, circuito triple de alta eficiencia (modelos grandes) | Vertical, principal + auxiliar | Vertical, principal + auxiliar
Baño de agua | Baño en acero inoxidable SS304 con capa de recubrimiento (todos los modelos)
Rango temp. | Pantalla LCD digital, TA ~ 99°C ±1°C (estándar); opción hasta 180°C
Grado de vacío | 399.9 Pa (por debajo de 3 mmHg)
Sello de vacío | Teflón (PTFE) + caucho fluorado doble sello
Capacidad de evaporación | RE-LA-5Ex: Agua ≥ 2 L/h; Alcohol ≥ 5.4 L/h | RE-LA-10Ex: Agua ≥ 3.2 L/h; Alcohol ≥ 8.6 L/h | RE-LA-20Ex: Agua ≥ 5 L/h; Alcohol ≥ 14.3 L/h | RE-LA-50Ex: Agua ≥ 9 L/h; Alcohol ≥ 19 L/h
Modo de elevación | Manual (todos los modelos)
Recorrido elevación | RE-LA-5Ex: 0 ~ 150 mm | RE-LA-10Ex: 0 ~ 160 mm | RE-LA-20Ex: 0 ~ 190 mm | RE-LA-50Ex: 0 ~ 180 mm
Alimentación | RE-LA-5Ex & RE-LA-10Ex: 220–240 V/50–60 Hz | RE-LA-20Ex & RE-LA-50Ex: 380 V/50–60 Hz
Potencia (total) | RE-LA-5Ex: 3.1 kW | RE-LA-10Ex: 3.8 kW | RE-LA-20Ex: 6.3 kW | RE-LA-50Ex: 8.3 kW
Dimensiones del equipo (mm) | RE-LA-5Ex: 835 × 400 × 1090 | RE-LA-10Ex: 920 × 550 × 1700 | RE-LA-20Ex: 1250 × 600 × 2100 | RE-LA-50Ex: 1320 × 770 × 2140
Dimensiones caja de control (mm) | 500 × 455 × 985 (típico) / RE-LA-50Ex: 500 × 455 × 985
Peso | RE-LA-5Ex: 118 kg | RE-LA-10Ex: 143 kg | RE-LA-20Ex: 173 kg | RE-LA-50Ex: 200 kg

Imágenes incluidas (ilustrativas)
En la página del producto hay imágenes y diagramas de fábrica/embalaje/recambios para referencia (galería, aplicación típica, repuestos, embalaje, vista de fábrica).

Especificaciones técnicas

• Serie modelo: RE-LA Ex Series (RE-LA-5Ex, RE-LA-10Ex, RE-LA-20Ex, RE-LA-50Ex).
• Aplicación: I+D y producción a pequeña escala para los sectores biológico, farmacéutico, químico y alimentario.
• Clase a prueba de explosiones: ExdIIBT4 para motores y secciones de control.
• Sistema de sellado al vacío: doble sello Teflón (PTFE) + caucho fluorado.
• Control de rotación: conversión de frecuencia, velocidad continua, visualización digital.
• Visualizaciones: velocidad digital y temperatura; control PID de temperatura.
• Rango de temperatura estándar: TA a 99°C ±1°C; opción hasta 180°C para el baño.
• Capacidades de evaporación (por modelo): hasta Agua 9 L/h / Alcohol 19 L/h (modelo 50 L).
• Opciones de alimentación y potencia de calentamiento: 220–240 V o 380 V según modelo; potencias hasta 8 kW.
• Materiales: baño en SUS304; elementos calefactores y componentes resistentes a la corrosión.
• Modo de elevación: manual (opción de elevación eléctrica disponible).
