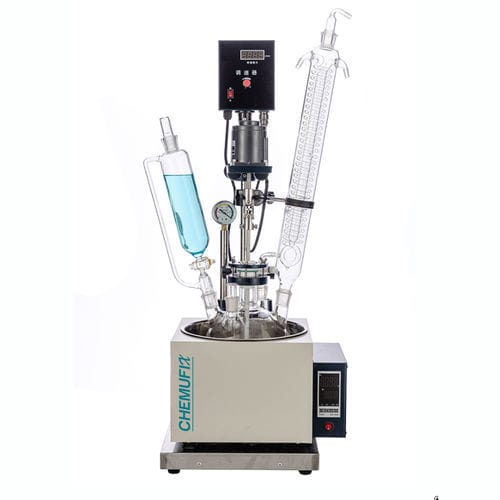

Reactor de depósito agitado VGR series

multifuncionalpara productos químicoscon mezclador

Resumen
El reactor de vidrio monocapa serie VGR integra un sistema de agitación eléctrica a velocidad constante, un baño calefactor y un condensador de vidrio para evaporación y reflujo. Durante la operación, la cuba de acero inoxidable se calienta mediante el baño mientras el agitador controla la mezcla. En condiciones de vacío (requiere bomba de vacío externa) mejora la eficiencia de evaporación; el vapor de disolvente se condensa mediante un circuito de enfriamiento externo y puede devolverse para reflujo o recogerse. La serie necesita dispositivos externos de vacío y enfriamiento/reflujo para funcionar como sistema completo.

Características

• Partes en contacto con el producto fabricadas en vidrio borosilicatado (coeficiente de expansión 3,3) y PTFE para resistencia química.
• Armazón principal: chapa fría anticorrosión + aleación de aluminio; cuba: acero inoxidable.
• Conmutadores independientes para agitación y calefacción; botón de inclinación (ON-OFF) incluido.
• Regulación electrónica de velocidad sin escalones con ajuste fino por perilla; velocidad mostrada digitalmente en la caja de control.
• Baño de temperatura constante con visualización digital y sonda tipo K en el fondo de la cuba con sonda de acero inoxidable.
• Rodamientos cerámicos y sello mecánico en el eje agitador para reducir el desgaste y la contaminación.
• Manómetro de vacío con aguja para monitorización en tiempo real.
• Impulsor tipo media luna en acero inoxidable 304 con revestimiento PTFE; eje agitador en 304 con manguito PTFE.
• Doble protección por fusible para motor de agitación y calentador.

Especificaciones (modelos monocapa pequeños)

• Modelos: VGR-1S (1 L esférico), VGR-2S (2 L), VGR-3S (3 L), VGR-5S (5 L).
• Tensión/frecuencia: 220V/50Hz. Velocidad de agitación: 0–800 rpm (modelos pequeños). Rango de temperatura de la cuba: -80℃ a +250℃; baño: ambiente a -180℃ (con refrigeración adecuada).
• Potencia motor de agitación: 40W–90W. Potencia de calefacción: 1,5–2 kW. Capacidad de vacío: ~0,098 MPa (se requiere vacío externo).
• Conexiones: juntas normalizadas (19#, 24#, 29#) para condensador, embudos y puertos de temperatura; adaptadores de recogida según modelo.
• Dimensiones y pesos (ejemplos): diámetros de cuba Φ245–Φ280 mm; peso neto máquina 18–25 kg; peso embalado 33–40 kg. Las dimensiones exactas varían según el modelo.

Especificaciones (resumen modelos mayores)

• Modelos: VGR-10S, VGR-20S, VGR-30S, VGR-50S, VGR-100S — capacidades 10, 20, 30, 50, 100 L.
• Material de vidrio: GG-17 (borosilicato). Temperatura de reacción de la cuba: -80℃ a +250℃. Velocidad de agitación hasta 450 rpm en modelos grandes.
• Ejemplos de potencia: agitación 90–250W; calefacción 3–8 kW. Tamaños de carcasa, dimensiones de la cuba de acero y embalaje varían según modelo.
• Movilidad: ruedas universales con freno. Altura de salida ~450 mm. Número de bocas de reacción: típicamente esféricas de siete bocas o cilíndricas de seis tapas según el modelo.

Taller / Imágenes
Se proporcionan fotos de taller y fábrica que ilustran el montaje, la inspección y el control de calidad con el contenido del producto.

Especificaciones técnicas

• Materiales en contacto: vidrio borosilicatado de alta calidad + PTFE.
• Agitación: rodamientos cerámicos, sello mecánico, palas en media luna recubiertas de PTFE, control de velocidad sin escalones.
• Rango de temperatura: cuba -80℃ a +250℃; baño hasta ambiente -180℃ con refrigeración adecuada.
• Capacidad de vacío: hasta ~0,098 MPa (requiere dispositivo de vacío externo).
• Condensador y reflujo: serpentín de condensación en vidrio con juntas normalizadas; se recomienda circuito de enfriamiento externo.
• Seguridad: doble protección por fusible y sellos mecánicos; motor/inversor antideflagrante opcional para aplicaciones peligrosas.
• Capacidades disponibles: de 1 L hasta 100 L en los modelos de la serie VGR.
