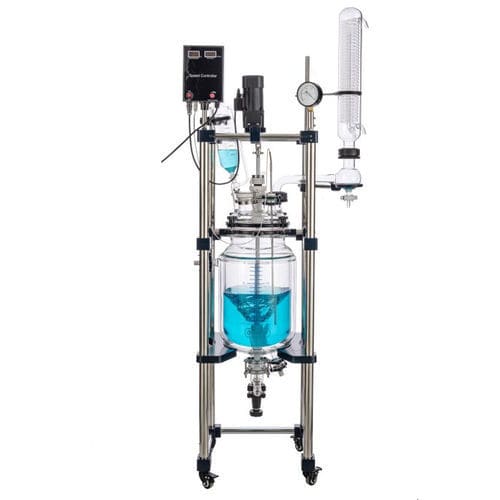

Reactor de depósito agitado VGR series

de laboratoriopara la industria farmacéuticapara productos químicos

Descripción breve
Reactores de vidrio con chaqueta (serie VGR) disponibles en volúmenes efectivos de 5 L a 100 L. Construidos en Pyrex 3.3 (borosilicato), soportes en SUS 304 y juntas en PTFE; disponibles en configuraciones chaquetada (D) y de triple capa (T).

CARACTERÍSTICAS DE USO
Los reactivos se alojan en el vaso interior del reactor de vidrio de doble/triple pared. La chaqueta/intercapa puede circular refrigerante, agua o fluido de alta temperatura para calentar o enfriar los materiales de forma controlada. El sistema admite operación a vacío o a presión atmosférica y velocidades de agitación variables. Adecuado para investigación de laboratorio, pruebas piloto y producción a pequeña escala en química, ingeniería química fina, biofarmacéutica y síntesis de nuevos materiales. Se puede integrar con bombas de vacío, bombas de circulación de baja temperatura, refrigeradores de circulación y equipos cerrados de calefacción/enfriamiento.

Fermentador de vidrio
Características

• Ajuste y visualización digital de la temperatura para control preciso y manejo sencillo.
• Vidrio borosilicatado de alta resistencia (Pyrex 3.3) con buenas propiedades fisicoquímicas.
• Amplio rango de temperatura operativa (bajas temperaturas hasta −80°C; las características indican hasta 300°C; la tabla especifica −80°C a 200°C).
• Funcionamiento en presión atmosférica o bajo vacío (grado de vacío inferior a 0,095 MPa en estado estable).
• Visualización digital de la velocidad de mezcla; control por variación de frecuencia para un mezclado estable (50–500 rpm).
• Sistema de sellado de eje propietario y paleta de agitación recubierta de PTFE; juntas PTFE en eje y tapa.
• Válvula de descarga resistente a la corrosión sin zonas muertas para drenaje eficiente.
• La intercapa (chaqueta) puede vaciarse completamente tras la reacción.
• Diseño compacto y práctico adecuado para entornos de laboratorio y piloto.

Especificaciones
Modelo | VGR-05D / VGR-05T | VGR-10D / VGR-10T | VGR-20D / VGR-20T | VGR-30D / VGR-30T | VGR-50D / VGR-50T | VGR-80D / VGR-80T | VGR-100D / VGR-100T
Volumen efectivo (L) | 5 | 10 | 20 | 30 | 50 | 80 | 100
Volumen chaqueta (L) | 1,5 | 3 | 6 | 10 | 16 | 24 | 30
Área transferencia calor chaqueta (m²) | 0,13 | 0,22 | 0,32 | 0,46 | 0,65 | 0,9 | 1,09
Área transferencia condensador (m²) | 0,12 | 0,2 | 0,3 | 0,3 | 0,3 | 0,5 | 0,5
Material vidrio | Pyrex 3.3 | Pyrex 3.3 | Pyrex 3.3 | Pyrex 3.3 | Pyrex 3.3 | Pyrex 3.3 | Pyrex 3.3
Material soporte | SUS 304 para todos los modelos
Tolerancia temperatura (°C) | -80 ~ 200 (tabla); características mencionan hasta 300°C
Presión de operación (MPa) | Vacío o presión atmosférica
Potencia motor (W) | 90 | 90 | 90 | 90 | 140 | 250 | 250
Ajuste de velocidad | Control por frecuencia (digital) para todos los modelos
RPM | 50 ~ 500 para todos los modelos
Puerto de agitación (Brida) | 50# (hasta VGR-50) | 60# para modelos mayores
Puerto sensor | 24# para todos los modelos
Condensador (boca) | 35# / 50# / 50# / 50# / 50# / 50# / 50#
Alimentación líquida | 24# / 34# / 34# / 34# / 34# / 34#*2 / 34#*2
Embudo de presión constante | 29# / 40# / 40# / 40# / 40# / 40# / 40#
Alimentación sólida (Brida) | / | 80# | 80# | 80# | 80# | 95# | 95#
Interfaz salida/entrada | DN15 para todos los modelos
Material sello | PTFE (Teflón) para todos los modelos
Alimentación eléctrica | 220V 50Hz para todos los modelos
Válvula de descarga | Válvula lateral sin efusión (diseño sin zonas muertas)
Altura libre | 400mm / 400mm / 370mm / 360mm / 320mm / 400mm / 350mm
Material sensor temp. | Acero inoxidable recubierto de fluor, doble protección contra corrosión
Agitador | Impulsor de palas trifolio, acero inoxidable con recubrimiento PTFE
Dimensiones (L×A×H mm) | 460×380×1680 | 460×380×1680 | 520×520×2030 | 520×520×2150 | 570×570×2250 | 670×670×2600 | 670×670×2600
Observación | “D” indica reactor de vidrio con chaqueta; “T” indica reactor de vidrio de triple capa

características / especificaciones técnicas

• Serie / nombre del modelo: VGR Series
• Rango de volumen efectivo: 5 L a 100 L
• Material de vidrio: Pyrex 3.3 (borosilicato)
• Material soporte: Acero inoxidable SUS 304
• Sellos: PTFE (Teflón)
• Capacidad de temperatura: rango indicado −80°C a 300°C (tabla: −80°C a 200°C)
• Presión: apto para vacío o funcionamiento atmosférico (grado de vacío < 0,095 MPa en estado estable)
• Agitación: control por variación de frecuencia, 50–500 rpm, visualización digital de velocidad
• Alimentación: 220V 50Hz (estándar)
• Configuraciones: reactores de vidrio chaquetados (D) y triple capa (T)
