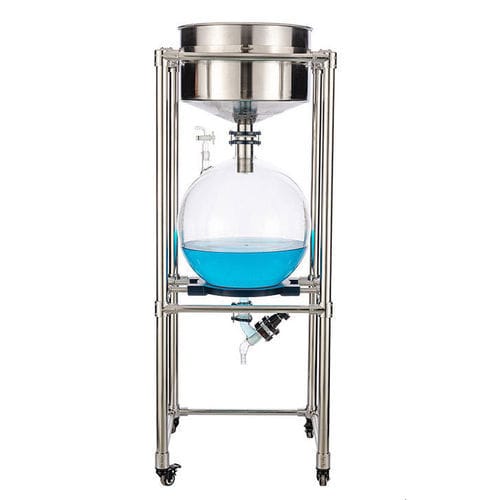

Filtro de líquido GVF series

de membranade vacíode laboratorio

Resumen
El filtro de vacío en vidrio Serie GVF es una unidad móvil para separación sólido-líquido, secado de materiales y eliminación de impurezas. Los medios filtrantes (tela, malla, membrana) se colocan sobre el embudo; la botella de succión de vidrio conectada a una bomba de vacío conduce el filtrado a través de la capa filtrante hacia la botella. La finura de filtración depende de las especificaciones del medio filtrante utilizado.

Características

• Botella de succión de vidrio borosilicato GG-17 (coeficiente de expansión 3.3)
• Embudo en acero inoxidable 304 con orificios Ø4 mm en la base
• Estructura: aleación de aluminio combinada con acero inoxidable
• Accesorios y conexiones en acero inoxidable 304; válvula de descarga de vidrio con núcleo PTFE según modelo
• Base móvil con ruedas universales y freno para desplazar la unidad completa

Especificaciones

• Modelo GVF-5L: Matraz esférico 5L; Embudo 300×150 mm; Puerto de succión brida Ø80; Conexión de vacío 24# (OD 12 mm); Descarga: conexión convexa Φ45 mm vidrio+PTFE, salida Φ20; Altura de descarga 450 mm; Dimensiones 490×490×1500 mm; NW/GW 20/45 kg
• Modelo GVF-10L: Matraz 10L; Embudo 350×220 mm (21L); Brida Ø80; Vacío 24# (OD 12 mm); Descarga: Φ45 mm vidrio+PTFE, salida Φ20; Altura 450 mm; Dimensiones 500×520×1230 mm; NW/GW 24/50 kg
• Modelo GVF-20L: Matraz 20L; Embudo 350×220 mm (21L); Brida Ø80; Vacío 24# (OD 12 mm); Descarga: Φ45 mm vidrio+PTFE, salida Φ20; Altura 450 mm; Dimensiones 500×520×1330 mm; NW/GW 27/53 kg
• Modelo GVF-30L: Matraz 30L; Embudo 450×250 mm (39L); Brida Ø80; Vacío 24# (OD 12 mm); Descarga: Φ33 mm vidrio+PTFE, salida Φ34; Altura 350 mm; Dimensiones 580×600×1530 mm; NW/GW 35/64 kg
• Modelo GVF-50L: Matraz 50L; Embudo 450×250 mm (39L); Brida Ø80; Vacío 24# (OD 12 mm); Descarga: Φ45 mm vidrio+PTFE, salida Φ20; Altura 350 mm; Dimensiones 580×600×1530 mm; NW/GW 38/67 kg

Características técnicas

• Vidrio: GG-17 borosilicato (coeficiente de expansión 3.3)
• Vacío nominal alcanzable: 0.098 MPa
• Puertos del matraz: 3 puertos estándar
• Movilidad: ruedas universales con freno
• Acabado del bastidor: pintura plástica o PTFE; soporte principal: bandeja
• Aplicaciones: filtración en laboratorio y producción a pequeña escala, separación sólido-líquido, secado de materiales y eliminación de impurezas
