Armario eléctrico de suelo B80-8005-A

de pieindustrialpara equipos de electricidad

Visión general

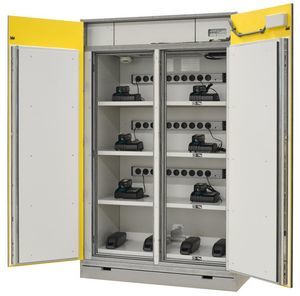

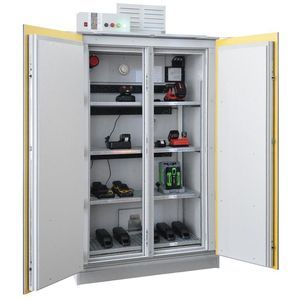

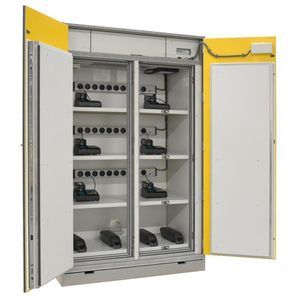

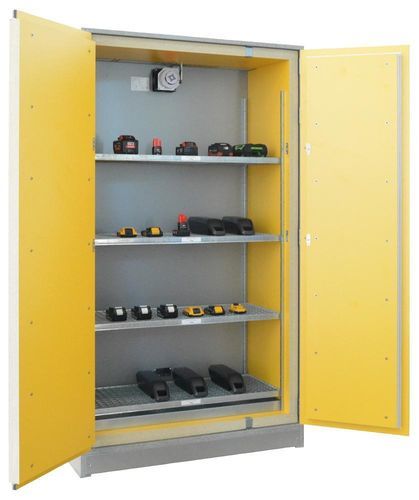

El armario para baterías SiS Li‑Ion Basic de LaCont es una solución de entrada para el almacenamiento activo y pasivo y la carga opcional de baterías recargables de ion litio. Está diseñado para priorizar la protección contra incendios y el confinamiento de incidentes de baterías, reduciendo el impacto sobre las personas y el entorno.

Características principales

• Estructura completa certificada con resistencia al fuego de 90 minutos en interior y exterior (clase EI90, ensayo EN 1363-1).
• Construido con materiales incombustibles (Clase A2 – s1, d0 según DIN EN 13501-1); carcasa color aluminio, puertas RAL 1023 (amarillo señalización).
• Juntas perimetrales de protección contra incendios que se expanden/espuman automáticamente en caso de incendio.
• Puertas cerrables con cerradura de cilindro de doble pala (palanca giratoria).
• Sistema de ventilación integrado con detector de humo y ventilador; ventilación mecánica y detección de humo de serie; la ventilación se apaga automáticamente en caso de incendio.
• Entradas de cables resistentes al fuego en la parte superior e inferior para instalaciones eléctricas o cableado de alarma retrofitable.
• Puertas de apertura suave con ángulo de 180°; puertas no auto‑cerrantes.
• Base con hueco de 100 mm para acceso de transpaleta/montacargas; panel de base extraíble.
• Niveles de almacenamiento con rejillas ajustables en altura (capacidad 75 kg por estante); número estándar de niveles de rejilla: 4.
• Bandeja de retención integrada (17 litros) para contener líquidos filtrados y evitar contaminación ambiental.
• Protección contra sobretensiones incluida de serie.

Opciones y accesorios

• Generador de extinción por aerosol integrado opcional que se activa automáticamente en caso de aumento crítico de temperatura o incendio.
• Toma(s) de corriente en barra opcionales instaladas en el armario (para variantes Charge) que permiten cargar varias baterías de forma ordenada simultáneamente (configurable: 0 / 2 / 4).
• Unidad de control opcional con detección de incendios e indicador de estado visual; la unidad puede proporcionar un contacto libre de potencial para reenviar señales a un centro de control.
• Sistema activo de supresión de incendios opcional con activación independiente de la alimentación en caso de incendio o subida de temperatura no autorizada.

Certificaciones y conformidad

• Ensayos y certificación de resistencia al fuego según DIN EN 1363-1 / EN 1363-1.
• Certificado/informe documentado por MPA Dresden.

Objetivos de protección

• Confinar el incendio dentro del armario para ganar tiempo para la evacuación y la puesta en marcha de medidas de extinción.
• Proteger las baterías almacenadas frente a incendios externos y reducir los riesgos derivados del material almacenado para el personal y las instalaciones adyacentes.

Especificaciones técnicas

• Denominación del modelo: SiS Li‑Ion Basic (variantes Basic Store / Basic Charge).
• Clase de resistencia al fuego: EI90 (interior y exterior), ensayado según EN 1363-1.
• Resistencia al fuego interna: 90 minutos (EN 1363-1).
• Resistencia al fuego externa: 90 minutos (EN 1363-1).
• Norma de ensayo: DIN EN 1363-1:2012-10.
• Certificación: informe de MPA Dresden.
• Energía máxima recomendada de carga: máx. 8 kWh (solo para baterías comerciales estándar).
• Energía máxima según VDMA 24994: no especificada.
• Carga en el armario: opcional (variantes Charge).
• Número de puntos de carga (configurable): 0 / 2 / 4.
• Potencia máxima de carga por armario: 3,5 kW (algunas configuraciones limitan a 2 kW por regleta).
• Alivio de presión integrado: no provisto de serie.
• Ventilación mecánica integrada: sí (de serie).
• Puertas auto‑cerrantes: no.
• Unidad de control: opcional.
• Detectores de humo / detección de incendios: de serie.
• Ventilación mecánica: de serie; la ventilación se corta en caso de incendio.
• Indicadores visuales y sonoros de estado: visual opcional; sonoro opcional.
• Apagado en caso de emergencia: solo ventilación (de serie).
• Supresión activa de incendios: opcional.
• Interfaz sin tensión (contacto libre de potencial): sí.
• Entrada de cables posible: sí (superior e inferior).
• Cable preinstalado para alarma de incendio: no estándar.
• Sistema de cierre: palanca giratoria con cilindro de doble pala.
• Número de niveles de rejilla: 4 (estándar).
• Número de estantes de acero pintados: 0 (estándar).
• Capacidad de carga por estante: 75 kg.
• Hueco bajo base para acceso de vehículos: sí (100 mm).
• Capacidad de la bandeja de retención: 17 litros.
• Protección contra sobretensiones: sí (de serie).
• Tensión de alimentación: 230 V (fusible típico 16 A monofásico para unidad de control / variantes Charge).
