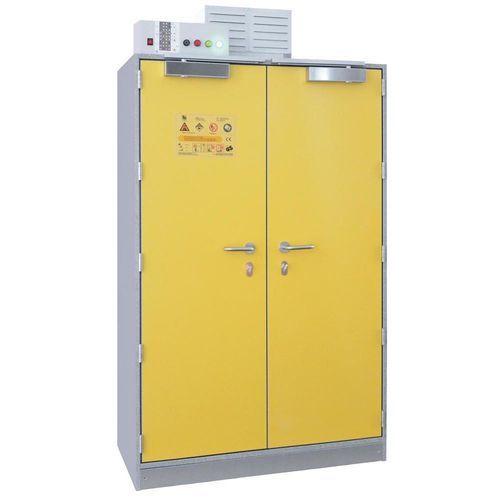

Armario eléctrico de mando B80-8009-A

de suelode pieindustrial

Resumen
El armario SiS Li‑Ion 90 Safe Pro de LaCont es una solución certificada GS para el almacenamiento activo y pasivo de baterías de ion‑litio, que combina 90 minutos de protección frente al fuego con opciones de carga monitorizada. Auditada según EK5 / AK4 22‑01 y superando una prueba con fuego real, la unidad integra ventilación mecánica, detección de humo, alarmas visuales/sonoras y corte total de alimentación en emergencias. Están disponibles en opción sistemas de extinción activos y módulos de notificación remota.

Características principales

• Modelo Pro para almacenamiento activo y pasivo con certificación GS (auditoría EK5 / AK4 22‑01) y prueba de fuego real superada.
• Resistencia al fuego 90 minutos (externa: DIN EN 14470‑1; interna: DIN EN 1363‑2).
• Construcción estanca al humo y juntas perimetrales que espuman con el calor.
• Puertas dobles con cierre automático permanente, sometidas a pruebas de funcionamiento a largo plazo (DIN EN 16121 / EN 16122).
• Construido con materiales no combustibles y recubrimiento protector; puertas disponibles en color de alta visibilidad.
• Ventilación mecánica integrada para control térmico durante la carga normal; cierre automático en caso de incendio.
• Indicadores de estado visuales y acústicos, detectores de humo y corte completo de alimentación en emergencias.
• Unidad de control con contacto libre de potencial para señalización externa y cableado preinstalado para la alarma del cliente.
• Generador de aerosol extintor integrado opcional (activación automática ante subida crítica de temperatura) y sistemas de extinción activos opcionales.
• Base con separación de 100 mm (acceso para transpaleta / carretilla) y panel de zócalo desmontable.
• Bandeja de goteo integrada (5 L) conforme a AwSV para contener líquidos en caso de daño de celdas.
• Protección contra sobretensiones incluida; alimentación 230 V o 400 V.

Información del producto / Instalaciones
Designación del modelo: SiS Li‑Ion 90 Safe Pro
Clase de resistencia al fuego: 90 minutos (interno EN 1363‑2 / externo EN 14470‑1)
Certificación: GS (MPA Dresden), base de auditoría EK5 / AK4 22‑01
Energía de carga máxima recomendada: 12 kWh (baterías estándar)
Puntos de carga: configurable 0 / 2 / 4
Potencia máxima de carga por armario: 3,5 kW (230 V) / 10,5 kW (400 V)
Ventilación mecánica integrada: sí (cierre automático en caso de incendio)
Puertas auto‑cerrantes: sí, con cerradura de cilindro perfilado
Estantería: 4 niveles de rejilla, regulables, 75 kg por nivel
Separación de base: 100 mm, panel de zócalo desmontable
Bandeja de goteo: 5 L (conforme AwSV)
Protección contra sobretensiones: incluida
Control y detección: unidad de control estándar, detectores de humo, indicadores visuales y sonoros, contacto libre de potencial

Unidad de control y funciones eléctricas / de monitorización

• Unidad de control con interruptor de alimentación, indicador visual de estado (normal / fallo / alarma) y detección de humo.
• Al detectar fuego/fuma, el sistema activa alarmas visuales y acústicas y corta inmediatamente la alimentación y la ventilación del armario.
• Contacto libre de potencial para transmisión de señal externa (p. ej. a un centro de control) y preparación de cable para conexión a la alarma de incendios del cliente.
• Módulo GSM opcional para monitorización remota y notificaciones de alarma.
• Opción de regletas de alimentación: cada nivel de rejilla puede equiparse con una regleta (10 tomas conectadas a tierra por regleta); versiones sin regletas disponibles (230 V).
• Versiones 230 V monofásicas (16 A) con tomas: potencia total máx. 3,5 kW (máx. 2 kW por regleta).
• Versiones 400 V trifásicas (3 x 16 A): hasta 10,5 kW (máx. 3,5 kW por regleta; aplicar reglas de distribución).

Equipamiento opcional

• Generador de extinción por aerosol integrado (activación automática ante temperatura crítica).
• Sistemas activos de extinción (configuraciones según necesidad).
• Módulo GSM para envío de alertas y monitorización remota.

Objetivos de protección

• Proteger las baterías almacenadas frente a un incendio externo.
• Evitar la propagación de humo y fuego desde el interior hacia las áreas circundantes.
• Minimizar el riesgo para el personal por liberación de gases explosivos o tóxicos.
• Señalizar condiciones críticas y proporcionar interfaces con los sistemas de protección contra incendios del emplazamiento.

Características / Especificaciones técnicas

• Modelo: SiS Li‑Ion 90 Safe Pro
• Resistencia al fuego: 90 min externa (DIN EN 14470‑1) / 90 min interna (DIN EN 1363‑2)
• Certificación: GS (MPA Dresden), auditoría EK5 / AK4 22‑01
• Energía de carga recomendada máx.: 12 kWh (baterías estándar)
• Puntos de carga: 0 / 2 / 4 (configurable)
• Potencia máx. de carga: 3,5 kW (230 V) / 10,5 kW (400 V)
• Ventilación: mecánica integrada, cierre automático en caso de incendio
• Puertas: doble hoja, auto‑cerrantes permanentes, cerrables (cilindro perfilado)
• Estantería: 4 niveles de rejilla, regulables, 75 kg por nivel
• Bandeja de goteo: 5 L integrada (conforme AwSV)
• Base: separación 100 mm, panel extraíble (acceso transpaleta/carretilla)
• Protección contra sobretensiones: incluida
• Control/detección: unidad estándar, detectores de humo, indicadores visuales y sonoros, contacto libre de potencial
• Opciones: generador de aerosol, supresión activa, módulo GSM
