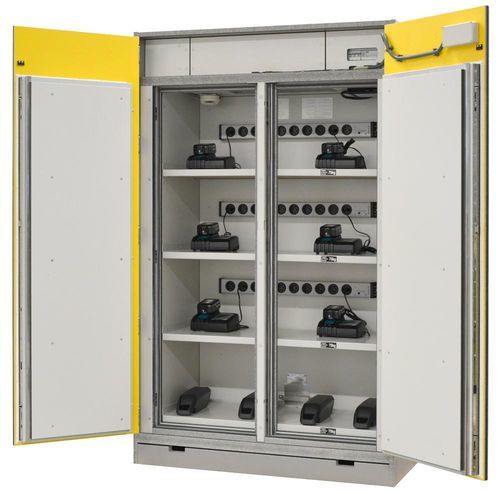

Armario eléctrico de suelo B80-8024-A

de piede aluminiode acero

Visión general
El armario SiS Li-Ion Premium I/O 90 de LaCont está diseñado para el almacenamiento activo y pasivo y la carga opcional de baterías de ion litio. Fabricado y probado conforme a VDMA 24994, protege frente a Thermal Runaway interno, ofrece resistencia certificada al fuego desde el exterior (O 90, > 90 minutos) y evita la salida de llamas, proyectiles y fragmentos. Incorpora alivio de presión, ventilación mecánica y una unidad de control electrónica para mayor seguridad operativa.

Características clave

• Diseñado y probado para almacenamiento y carga de baterías de ion litio (VDMA 24994)
• Protección frente a Thermal Runaway interno (VDMA 24994)
• Resistencia externa al fuego: > 90 minutos (O 90)
• Evita la liberación de llamas, proyectiles y esquirlas en caso de fallo de celda
• Energía máxima probada por armario: 8,0 kWh (con celdas crudas)
• Construcción con materiales incombustibles; cuerpo color aluminio RAL, puertas RAL 1023 (amarillo señalización)
• Juntas perimetrales que expanden y sellan en caso de incendio
• Puerta de doble hoja con montante central; cerrable con cilindro perfilado (compatible con sistemas de cierre)
• Alarma sonora de recordatorio tras 60 segundos con puertas abiertas
• Ventilación técnica (mecánica) para evitar acumulación de calor
• Baja para paso de transpaleta/montacargas 100 mm; placa de zócalo desmontable
• Estantes ajustables en altura en acero pintado — 4 estándar; carga 75 kg por estante
• Bandeja de suelo conforme AwSV, acero pintado, capacidad 5 L
• Opcional: regletas de alimentación (hasta 3 niveles) con 10 tomas con tierra cada una (máx. 3,5 kW por regleta)
• Unidad de control estándar con indicadores visuales y acústicos, detección de humos y detección de incendios
• Corte completo de alimentación en emergencia; protección contra sobretensiones incluida
• Opcionales: supresión activa de incendios (generador de aerosol) y módulo GSM para monitorización remota

Control del producto y alarmas

• Unidad de control integrada con indicador óptico de estado (normal, fallo, alarma)
• Detector de humo interno de alta sensibilidad que activa alarma visual y acústica
• Al detectar fuego, la alimentación y la ventilación integrada se apagan completamente
• Contacto sin potencial para transmisión de alarma y diferenciación
• Preparación de cables para la adaptación de un sensor de alarma contra incendios y conexión al sistema de alarma del edificio

Funciones adicionales y usabilidad

• Cada estante puede montar una regleta (10 tomas) — máx. 3,5 kW por regleta
• Potencia máxima de carga por armario 400 V: 10,5 kW
• Tensión de servicio: 400 V (trifásica); protección fusible estándar 3 x 16 A
• Distribución de estantes ajustable para distintos tamaños de batería
• Placa de zócalo extraíble para manutención con transpaleta o carretilla elevadora

Especificaciones técnicas
Clase de resistencia al fuego — I/O 90
Resistencia interna al fuego — Thermal Runaway (VDMA 24994)
Resistencia externa al fuego — > 90 minutos (VDMA 24994)
Norma de ensayo — VDMA 24994
Certificación — ECB•S (VDMA)
Energía máxima de carga — 8,0 kWh probados (celdas crudas)
Número de puntos de carga — 0 / 3 (opcional)
Potencia máxima de carga por armario — 10,5 kW
Alivio de presión integrado — sí
Ventilación mecánica integrada — sí
Puertas con cierre automático — no
Unidad de control — estándar
Detectores de humo / detección de incendios — estándar
Desconexión en emergencia — desconexión completa de alimentación
Supresión activa de incendios — opcional (generador de aerosol)
Interfaz sin tensión — sí (con diferenciación de alarma)
Cable preinstalado para alarma de cliente — sí
Sistema de cierre — tirador con cilindro perfilado (compatible con sistemas de cierre)
Number of steel shelves (powder-coated) — 4
Carga por estante — 75 kg
Juego bajo base para acceso de equipos — sí (100 mm)
Bandeja de suelo — 5 litros (conforme AwSV)
Protección contra sobretensiones — sí
Tensión de alimentación — 400 V
