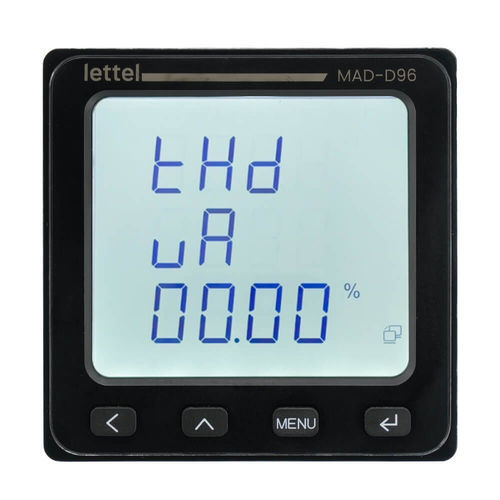

Panel de información MAD-D series

Pantallas empotrables para asociar con unidades de medición MAD de 63 a 250A y de 400 a 630A: - **Carcasa e Instalación:** Las pantallas están disponibles en 2 tamaños para montaje empotrado en puertas de armarios eléctricos: - **MAD-D96:** Panel frontal de 96x96mm para incrustar en recortes Ø26, 67×67, 72×72 o 91x91mm. - **MAD-D72:** Panel frontal de 72x72mm para incrustar en recorte Ø26mm. La profundidad detrás del panel es solo de 20mm, más el cable RJ12. - **Conexión:** Un único cable RJ12 conecta la pantalla a la unidad de medición MAD asociada. No se requiere otro cableado. - **Pantalla e Interfaz:** Pantalla LCD de gran formato, en 4 líneas, con retroiluminación ajustable. 4 botones permiten navegar por el menú. - **Mediciones Mostradas:** Los datos mostrados en el menú desplegable incluyen: - **Valores Instantáneos:** Voltaje por fase y neutro | Corriente por fase y neutro | Potencias activas, reactivas, aparentes por fase y total | Factor de potencia por fase y total | Frecuencia. - **Energías:** Activas y reactivas, importadas y exportadas | Aparente | Reactiva 4 cuadrantes | Contabilización en 4 tarifas - **Análisis:** Valores promedio | Demandas | Valores extremos - **Calidad de Red:** Desequilibrios U e I | Tasas de distorsión y contenidos armónicos U e I hasta el orden 31. - **Variantes y Códigos de Pedido:** - MAD-D72: 72×72 mm, en stock - MAD-D96: 96×96 mm, en stock - **Especificaciones Técnicas:** - Pantalla LCD de gran formato, 4 líneas, retroiluminación ajustable - Navegación con 4 botones - Profundidad detrás del panel: 20mm + cable RJ12 - Conexión mediante un único cable RJ12 - Formatos disponibles: 72x72mm (MAD-D72), 96x96mm (MAD-D96) - Montaje empotrado en puertas de armarios eléctricos - Visualización de valores instantáneos, energías, análisis, calidad de red
