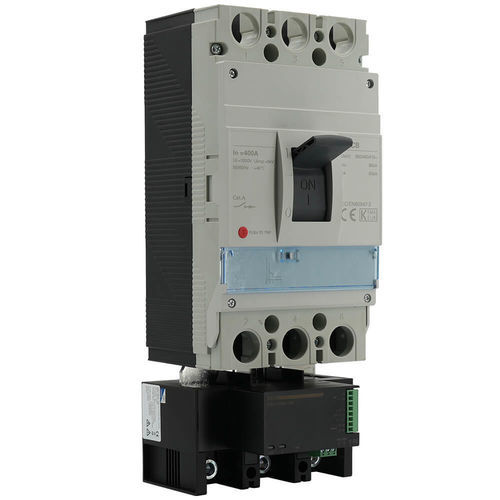

Disyuntor magnetotérmico MAD-630A1-DIR

de corrientede tensióntrifásico

Solución de medición todo en uno integrada bajo el disyuntor moldeado, la gama MAD ofrece ventajas únicas en términos de simplicidad de instalación, reducción de componentes y riesgos de mantenimiento: - Mediciones: La unidad permite un análisis completo de un circuito eléctrico en trifásico o tetrafásico: - Mediciones instantáneas: Tensiones simples y compuestas, corriente por fase y neutro, potencia activa, reactiva, aparente, frecuencia, factor de potencia - Mediciones de energía: Activa y reactiva (positiva y negativa), aparente, reactiva 4 cuadrantes - Calidad: Desequilibrio de tensión y corriente, tasas de distorsión y contenido armónico hasta el 31º orden - Precisión: Medición de energía activa clase 0.5 - Eléctrico: Alimentación auxiliar 80 … 270 VAC - Integración: La unidad se conecta directamente a los terminales de salida de las 3 fases del disyuntor moldeado. Actúa como una extensión del disyuntor. Las dimensiones de la unidad permiten una compatibilidad perfecta con los disyuntores de los principales fabricantes, de calibre 400A y 630A. - Comunicación: Modbus RTU a través del puerto RS485 - Entradas y salidas: La unidad de medición está equipada con 2 entradas digitales y 1 salida de relé programable - Control de circuito y alarmas: El relé es programable al alcanzar un umbral mínimo o máximo de corriente, tensión, potencia, desequilibrio de fase, etc., permitiendo: - proteger los circuitos eléctricos - realizar funciones de alarma en caso de fallo o señal inapropiada - realizar un deslastre automático en caso de sobrecarga - Retroalimentación del estado de los circuitos eléctricos: Las 2 entradas digitales permiten monitorear el estado de los circuitos auxiliares o dispositivos y alertar en caso de fallo o ruptura de circuito - Registro de datos: Los índices de energía y potencia se registran a una frecuencia programable en pasos de 1 minuto. Los datos registrados pueden visualizarse a través de software y exportarse en formato .csv - Supervisión: Monitoreo remoto de las mediciones a través de Modbus, en software de terceros o el software gratuito proporcionado. Para el monitoreo local, los displays empotrables para puertas de armarios están disponibles como opciones. Ofrecidos en 2 formatos diferentes, se conectan a las unidades a través de un solo cable RJ12 - Reducción de costos: - Ahorro de componentes: En comparación con una instalación tradicional, una unidad de medición MAD integrada elimina la necesidad de: - Transformadores de corriente externos - Disyuntores o portafusibles para proteger las tomas de tensión - Cables de conexión - Ahorro de tiempo: Instalación más rápida debido a menos componentes - Reducción de mantenimiento: El diseño "todo en uno" evita riesgos de fallos en componentes auxiliares, cables de conexión y puntos de conexión - Cumplimiento: CE, RoHS, REACh - Normas aplicables: IEC61557-12, GB/T 22264.7, IEC61326-1, IEC61010-1 - Variantes y códigos de pedido: Esta unidad se ofrece en 2 rangos de corriente para seleccionar según el calibre del disyuntor asociado: Código de pedido | Corriente máxima | Producto en stock MAD-400A1-DIR | 400A | en stock MAD-630A1-DIR | 630A | en stock - Productos asociados: - MAD-D72: Display 72×72 mm - MAD-D96: Display 96×96 mm - Cables RJ12 para conectar el display a la unidad de medición - Documentación técnica disponible: - Presentación de la gama MAD - Catálogo general - Manual de instalación, programación y uso - Protocolo de comunicación Modbus - Características técnicas / especificaciones: - Unidad de medición integrada para disyuntor moldeado - Rangos de corriente: 400A o 630A - Alimentación auxiliar: 80–270 VAC - Comunicación: Modbus RTU (RS485) - 2 entradas digitales, 1 salida de relé programable - Medición de energía activa clase 0.5 - Cumple con CE, RoHS, REACh - Normas: IEC61557-12, GB/T 22264.7, IEC61326-1, IEC61010-1
