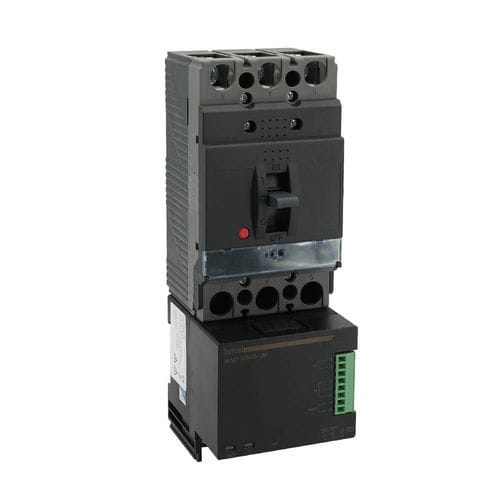

Disyuntor AC MAD series

trifásicodigitalasistido por ordenador

Resumen
Solución de medida todo en uno integrada bajo interruptores automáticos en caja moldeada, serie MAD. Caja que se conecta directamente a las bornas de salida de las 3 fases del interruptor; diseñada para reducir componentes, tiempo de instalación y mantenimiento.

Mediciones

• Mediciones instantáneas: tensiones de fase y línea, corrientes por fase y neutro, potencias activa/reactiva/aparente, frecuencia, factor de potencia.
• Medición de energías: energías activas y reactivas (positiva y negativa), aparente, reactiva en 4 cuadrantes.
• Calidad: desequilibrios de tensión y corriente, tasas de distorsión y contenido armónico de tensión y corriente hasta el orden 31.

Precisión

• Medición de energía activa: clase 0,5.

Alimentación eléctrica

• Alimentación auxiliar: 80 … 270 V CA.

Integración mecánica

• Se conecta directamente a las bornas de salida de los interruptores en caja moldeada y se posiciona como una extensión del interruptor.
• Dimensiones compatibles con los interruptores de los principales fabricantes para calibres 63A, 125A, 160A y 250A.

Comunicación

• Modbus RTU por puerto RS485.

Entradas y salidas

• 2 entradas digitales.
• 1 salida de relé programable.

Funciones

• Relé programable por umbrales (corriente, tensión, potencia, desequilibrio, etc.) para protección, alarmas y equilibrado/desconexión automática.
• Informe de estado de circuitos mediante entradas digitales (detección de corte/fallo).
• Registro de índices de energía y potencias con frecuencia programable (paso de 1 minuto) y exportación CSV de los datos registrados.
• Supervisión remota vía Modbus; consulta local posible mediante displays empotrables opcionales (conexión RJ12).

Ventajas

• Reducción de costes: evita transformadores de corriente externos, protecciones adicionales y cableado de enlace.
• Ahorro de tiempo: instalación más rápida gracias a la reducción de componentes.
• Reducción del mantenimiento: arquitectura «todo integrado» que limita los puntos de fallo (componentes externos, cables, conexiones).

Normas y certificaciones

• Conformidades: CE, RoHS, REACh.
• Normas aplicables: IEC61557-12, GB/T 22264.7, IEC61326-1, IEC61010-1.

Productos relacionados y opciones

• Displays empotrables para lectura local: formatos 72×72 mm y 96×96 mm (conexión RJ12).
• Cables RJ12 para conexión display ↔ unidad principal.

Variantes y códigos de pedido
Código pedido | Corriente máx. | Producto en stock
MAD-63A1-DIR | 63A | instock
MAD-125A1-DIR | 125A | instock
MAD-125A2-DIR | 125A | instock
MAD-160A1-DIR | 160A | instock
MAD-250A1-DIR | 250A | instock

Recursos (documentos disponibles)

• Presentación de la gama MAD (documentación de producto)
• Manual de instalación, programación y uso (manual de producto)
• Protocolo de comunicación Modbus (documentación técnica)

Especificaciones técnicas

• Tipo: central de medida integrada para interruptores en caja moldeada (serie MAD).
• Mediciones: tensiones, corrientes, potencias, energías, frecuencia, factor de potencia, armónicos hasta el orden 31.
• Precisión energía activa: clase 0,5.
• Alimentación auxiliar: 80 – 270 V CA.
• Interfaz de comunicación: Modbus RTU (RS485).
• E/S: 2 entradas digitales, 1 salida de relé programable.
• Registro: índices de energía y potencias con paso programable (1 minuto), exportación CSV.
• Compatibilidad mecánica: interruptores calibres 63A / 125A / 160A / 250A.
• Displays locales opcionales: formatos 72×72 y 96×96 (enlace RJ12).
• Conformidades: CE, RoHS, REACh; normas IEC61557-12, GB/T 22264.7, IEC61326-1, IEC61010-1.
