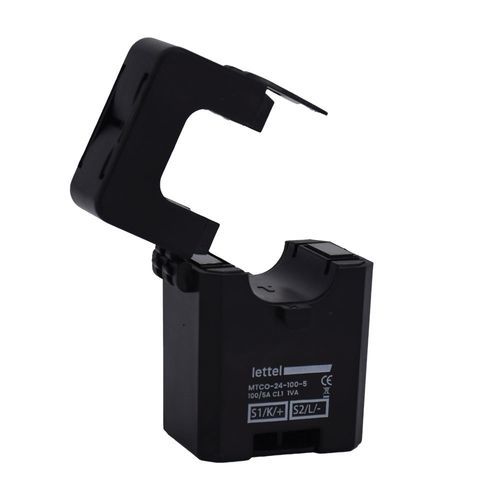

Transformador de corriente MTCO-24

de potenciasecoabrible

Descripción
Los transformadores de corriente de núcleo abierto MTCO combinan precisión con facilidad de integración en campo. Diseñados para aplicaciones de medida y conteo, la serie MTCO presenta núcleo abrible que permite la instalación sin desconectar el conductor de potencia.

Características generales

• Rango de corriente primaria: 100 A a 300 A según modelo
• Corriente secundaria: 5 A
• Precisión: clase 1
• Apertura para conductor hasta Ø 24 mm
• Dimensiones de la carcasa: H 75 × L 53 × P 41,4 mm
• Montaje sobre el conductor mediante brida de sujeción (cable tie)

Ventajas

• Instalación: diseño de núcleo abrible que permite montaje sin cortar el cable
• Fijación: posible sujeción al conductor con brida para posicionamiento estable
• Seguridad: cubiertas de bornas para evitar contactos accidentales con las conexiones

NORMAS Y CERTIFICACIONES

• Conformidades: CE, RoHS, REACH
• Normas aplicables: EN61869-1:2009, EN61689-2:2012

Variantes disponibles

• Corrientes primarias estándar: 100 A, 200 A, 300 A
• Otras corrientes primarias bajo solicitud
• Salidas secundarias / opciones: 5 A (estándar), otras salidas a pedido (1 A, salidas en mA/mV) y longitudes de cable personalizables
• Clases de precisión personalizables (ej. 0,5 %)

Productos relacionados

• Contadores y centrales de medida que aceptan entrada de 5 A
• Módulos de comunicación y pasarelas para integración de datos de medida
• Bucle Rogowski y accesorios de fijación

Variantes / códigos de pedido (extracto)
Código | Tipo TC | Corriente primaria | Stock
MTCO-24-100-5 | Núcleo abrible | 100 A | in stock
MTCO-24-200-5 | Núcleo abrible | 200 A | in stock
MTCO-24-300-5 | Núcleo abrible | 300 A | in stock

Características técnicas / especificaciones

• Rango primario: 100 A, 200 A, 300 A (según referencia)
• Corriente secundaria: 5 A (estándar)
• Precisión: clase 1 (estándar)
• Apertura del núcleo (Ø): 24 mm
• Dimensiones: H 75 mm × L 53 mm × P 41,4 mm
• Montaje: núcleo abrible + brida de sujeción
• Seguridad: cubiertas de bornas
• Conformidades: CE, RoHS, REACH
• Normas: EN61869-1:2009, EN61689-2:2012
• Documentos técnicos disponibles: presentación gama MTCO, catálogo general, ficha técnica (PDF)
