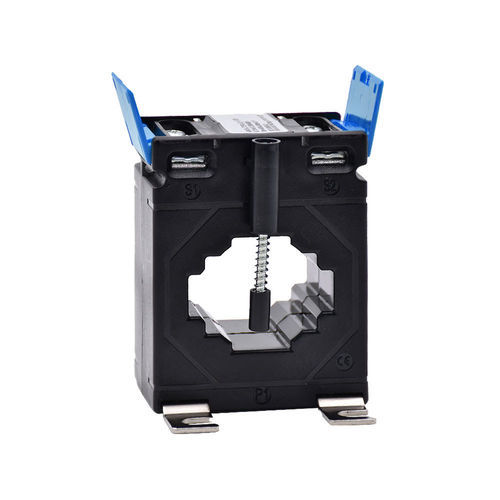

Transformador de corriente MTCF-624040 series

secoa medidade precisión

Resumen
Transformadores de corriente cerrados 400 a 800/5 A – Apertura Ø31, 11×40,5, 21×31 o 31×16 mm.

Presentación
Los transformadores de corriente de la serie MTCF-624040 combinan precisión de medida e integración compacta para aplicaciones de facturación y medición. Proporcionan clase de exactitud 0,5 y varias geometrías de apertura para cables y barras en cuadros de distribución.

Características

• Eléctricas: corriente primaria según modelo (400 A, 500 A, 600 A, 800 A). Secundaria: 5 A. Clase de precisión: 0,5.
• Físicas: apertura para cable Ø31 mm o barra 11×40,5 mm, 21×31 mm o 31×16 mm. Dimensiones caja: H78 × W62 × D40 mm. Montaje superficial, sobre conductor o en riel DIN con base dedicada (base a pedir por separado). Cubiertas de bornes sellables.
• Precisión: la clase 0,5 es adecuada para aplicaciones de facturación eléctrica.
• Hoja técnica disponible de la gama MTCF.

Ventajas

• Integración: tamaño compacto para una instalación sencilla en armarios y cuadros.
• Seguridad: cubiertas de bornes sellables para reducir riesgos eléctricos y prevenir fraudes.

Normas y certificaciones

• Conformidades: CE, RoHS, REACh.
• Normas aplicables: IEC 61869-1 & 2, IEC 60044-1, BS 3938, IS 2705-1/2/3.

Variantes disponibles

• Corriente primaria: otras intensidades bajo pedido (modelos disponibles en 400 A, 500 A, 600 A, 800 A según referencia).
• Corriente secundaria: posibilidad de 1 A bajo pedido según configuración.

Accesorios

• Base para riel DIN (base específica MTCF-6274-DIN) a solicitar por separado.
• Cubiertas de bornes sellables integradas.

Productos asociados / Compatibilidad

• Diseñado para asociarse a contadores eléctricos o centrales de medida con entrada de 5 A.
• Compatible con contadores y equipos de adquisición/medida que disponen de entrada 5 A para lecturas y facturación.

Variantes y códigos de pedido (tabla)
Código pedido | Tipo TC | Corriente primaria | Stock
MTCF-624040-400-5 | Cerrados | 400 A | instock
MTCF-624040-500-5 | Cerrados | 500 A | instock
MTCF-624040-600-5 | Cerrados | 600 A | instock
MTCF-624040-800-5 | Cerrados | 800 A | instock

Características / especificaciones técnicas

• Modelo: MTCF-624040 (serie MTCF)
• Corriente primaria: 400 A / 500 A / 600 A / 800 A (según variante)
• Corriente secundaria: 5 A (estándar)
• Clase de precisión: 0,5
• Aperturas disponibles: Ø31 mm; 11×40,5 mm; 21×31 mm; 31×16 mm
• Dimensiones caja: H 78 mm × W 62 mm × D 40 mm
• Montaje: superficial, sobre conductor o en riel DIN (con base MTCF-6274-DIN)
• Cubiertas de bornes sellables
• Conformidades: CE, RoHS, REACh
• Normas: IEC 61869-1 & 2, IEC 60044-1, BS3938, IS2705-1/2/3
