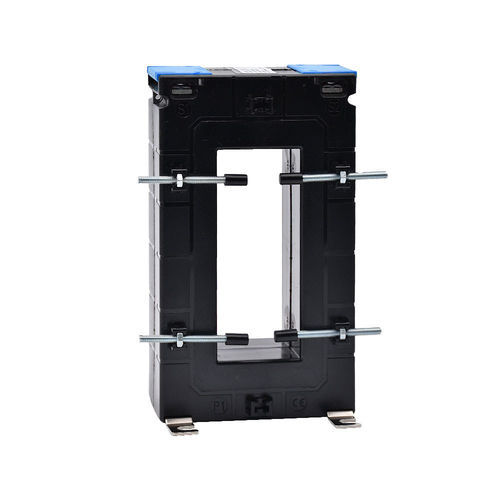

Transformador de corriente MTCF-100100V series

secoAC

Descripción
Los transformadores de corriente cerrados MTCF combinan precisión de medida con facilidad de integración. Están diseñados para medir la corriente en barras conductoras con una apertura rectangular específica y una salida secundaria estandarizada.

Características

• Eléctricas: transformadores de corriente cerrados con corrientes primarias de 1000 A, 1500 A o 2000 A según el modelo. Secundario 5 A.
• Físicas: apertura para barra 103×41 mm. Dimensiones de la carcasa: H170 × A99 × P67 mm. Montaje en superficie o sobre conductor. Tapas de bornes empadronables/precintables.
• Precisión: clase 0,5.
• Documentación: documentación técnica disponible para la gama MTCF (folleto, manual del producto, catálogo general).

Ventajas

• Integración: apertura rectangular adaptada para la medida sobre barra conductora.
• Seguridad: tapas de bornes precintables para evitar manipulaciones no autorizadas.

Normas y certificaciones

• Conformidades: CE, RoHS, REACH.
• Normas aplicables: IEC 61869-1 & 2, IEC 60044-1, BS 3938, IS 2705-1,2 & 3.

Variantes disponibles

• Corriente primaria: otros valores posibles bajo pedido.
• Corriente secundaria: 1 A disponible como variante.
• Clases de precisión: 0,2 – 0,2S – 0,5S (disponibles bajo pedido).

Variantes y códigos de pedido
Código pedido | Tipo TC | Corriente primaria | Estado stock
MTCF-100100V-1000-5 | Cerrado | 1000 A | in stock
MTCF-100100V-1500-5 | Cerrado | 1500 A | in stock
MTCF-100100V-2000-5 | Cerrado | 2000 A | out of stock

Descargas

• Folleto gama MTCF (pdf, 0.72 MB)
• Catálogo general (pdf, 33.71 MB)
• Manual completo (pdf, 0.67 MB)

Productos relacionados

• MAE-1 (central de medida empotrable – Modbus y salidas relé)
• ANT868-S (antena whip, conector SMA)
• MTCR-36-600-MEP (lote de sensores Rogowski 600 A Ø36 mm)
• MTCR-100-1000 (bobina flexible Rogowski 1000 A Ø100 mm)
• MCT2-163M (contador monofásico homologado MID)
• MSC-TCR (TC Rogowski Enerclip, varios modelos)

Especificaciones técnicas

• Modelo: serie MTCF (ej. MTCF-100100V)
• Corriente primaria: 1000 A, 1500 A, 2000 A (variantes posibles)
• Corriente secundaria: 5 A (versión 1 A disponible)
• Apertura para barra: 103 × 41 mm
• Dimensiones carcasa: H 170 mm × A 99 mm × P 67 mm
• Montaje: en superficie o sobre conductor
• Tapas de bornes: precintables
• Clase de precisión estándar: 0,5 (otras clases disponibles: 0,2; 0,2S; 0,5S)
• Conformidades: CE, RoHS, REACH
• Normas: IEC 61869-1 & 2, IEC 60044-1, BS 3938, IS 2705-1/2/3
• Códigos de pedido principales: MTCF-100100V-1000-5, MTCF-100100V-1500-5, MTCF-100100V-2000-5
• Documentos disponibles: folleto MTCF, catálogo general, manual del producto (PDF)
