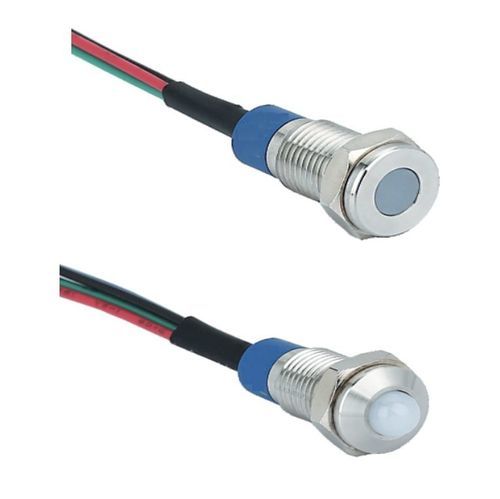

Indicador luminoso LED SVEM8 series

montado en panelautoextinguibleIK06

Presentación
Los indicadores luminosos tri-LED SVEM8 con cuerpo metálico ofrecen alta luminosidad y larga vida útil. Señalan cambios de estado en un circuito y son adecuados para instalación en paneles de control o puertas de armarios eléctricos.

Características

• Eléctricas: Alimentación 24 V CC con polaridad requerida. El indicador dispone de 4 conductores: 1 conductor común = cátodo (-) y 3 conductores para alimentar cada LED = ánodo (+). El color del aislamiento corresponde al color del LED que alimenta.
• LED: 3 LEDs (azul, rojo y verde). Consumo < 20 mA.
• Físicas: Agujero de montaje Ø8 mm, espesor máximo de panel 6 mm. Cuerpo en latón anodizado negro o latón niquelado. Base en plástico PA autoextinguible UL94-VO. Forma de cabezal: abombado o plano. Grado de protección IP67. IK06 (para versiones con cabeza plana SVEM22-P). Salida por conductores longitud 15 cm. Fijación por tuerca metálica. Suministrado con junta de estanqueidad.

Funciones

• Indicación visual de estados eléctricos mediante LEDs (señalización de estado, alarmas, supervisión, etc.).

Ventajas

• Alta luminosidad gracias a LEDs de alto rendimiento.
• Estanqueidad (IP67) adecuada para instalación exterior o entornos húmedos.
• Larga vida: LEDs con vida útil mínima anunciada de 40 000 horas.
• Robustez: cuerpo metálico antivandálico.

Variantes y códigos de pedido
SVEM8-B-BF-24RGB | Cuerpo: latón anodizado negro | Cabezal: abombado | instock
SVEM8-P-BF-24RGB | Cuerpo: latón anodizado negro | Cabezal: plano | instock
SVEM8-B-NF-24RGB | Cuerpo: latón niquelado | Cabezal: abombado | instock
SVEM8-P-NF-24RGB | Cuerpo: latón niquelado | Cabezal: plano | instock

Recursos
Documentos disponibles (presentación, ficha de producto, ficha técnica).

Especificaciones técnicas

• Alimentación: 24 V CC (polaridad requerida).
• Conexión: 4 conductores (1 cátodo común -, 3 ánodos + para cada LED).
• Colores LED: rojo, verde, azul.
• Consumo: < 20 mA.
• Agujero de montaje: Ø 8 mm, espesor máximo de panel 6 mm.
• Materiales: cuerpo en latón anodizado negro o latón niquelado; base en plástico PA UL94-VO.
• Formas de cabezal: abombado o plano.
• Grado de protección: IP67.
• Grado de impacto: IK06 (versiones con cabeza plana SVEM22-P indicadas).
• Longitud de los conductores: 15 cm (salida por conductores).
• Sujeción: tuerca metálica + junta de estanqueidad suministrada.
• Vida útil LED: ≥ 40 000 horas.
• Conformidades: CE, RoHS, REACH. Norma aplicable: EN61547-2000.
