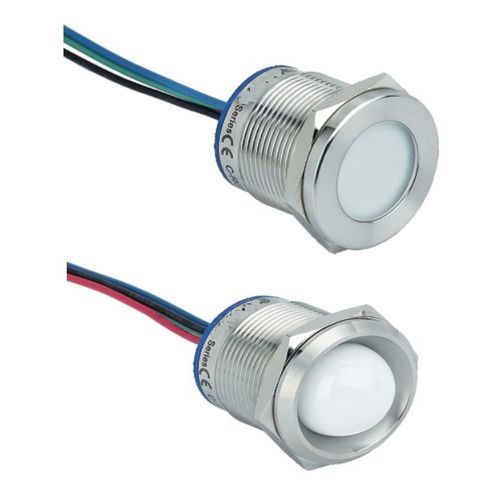

Indicador luminoso LED SVEM22 series

roscadomontado en panelautoextinguible

Descripción
Indicador tricolor Ø22 – Cuerpo metálico antivandálico – IP67 e IK06. Indicador luminoso de 3 LED (rojo, verde, azul) que proporciona alta luminosidad y larga vida útil, destinado a la señalización de estados eléctricos en paneles de control o puertas de armarios.

Eléctricos

• Alimentación 24 V CC (polaridad requerida).
• Conexión por 4 hilos: 1 hilo común (cátodo -), 3 hilos para ánodos (+) independientes (cada hilo alimenta una LED; el color del aislamiento corresponde al color del LED).
• Consumo total < 20 mA.

LED

• Tres LED: azul, rojo y verde.
• Alta luminosidad.
• Vida útil mínima típica: 40.000 horas.

Físico y mecánico

• Agujero de montaje Ø22 mm (espesor máximo de panel 10 mm).
• Cuerpo en latón anodizado negro o en acero inoxidable.
• Base en plástico PA autoextinguible (UL94-V0).
• Cabezal disponible abombado o plano (versiones planas SVEM22-P: IK06).
• Grado de protección IP67 (apto para exterior y ambientes húmedos).
• Salida de cables: 15 cm (estándar).
• Fijación por tuerca metálica; suministrado con junta de estanqueidad.

Funciones

• Señalización visual de un estado eléctrico (p.ej. cambio de estado de un circuito).
• Instalación en paneles de control y puertas de armarios eléctricos.

Ventajas

• Alta luminosidad para excelente visibilidad.
• Estanquidad IP67 para instalación exterior o ambientes húmedos.
• Larga vida útil de las LED.
• Construcción robusta y antivandálica gracias al cuerpo metálico.

Variantes y códigos de pedido (tabla)
Código pedido | Material del cuerpo | Forma del cabezal | Producto en stock
SVEM22-B-BF-24RGB | Latón anodizado negro | Abombado | instock
SVEM22-P-BF-24RGB | Latón anodizado negro | Plano | instock
SVEM22-B-SF-24RGB | Acero inoxidable | Abombado | instock
SVEM22-P-SF-24RGB | Acero inoxidable | Plano | instock

Normas y conformidad

• Conformidades: CE, RoHS, REACH.
• Norma aplicable mencionada: EN61547-2000.

Recursos disponibles

• Ficha técnica del producto (documento descargable).
• Presentación del producto / folleto (descargable).

Características / especificaciones técnicas

• Alimentación nominal: 24 V CC (polaridad).
• Consumo: < 20 mA.
• LED: 3 colores (rojo, verde, azul).
• Agujero de montaje: Ø22 mm.
• Espesor máximo panel: 10 mm.
• Cuerpo: latón anodizado negro o acero inoxidable.
• Base: plástico PA (UL94-V0).
• Formas disponibles: cabezal abombado o plano.
• Grado de protección: IP67.
• Resistencia a impactos: IK06 (para versiones de cabezal plano SVEM22-P).
• Cables: salida 15 cm, 4 conductores (1 común, 3 ánodos).
• Fijación: tuerca metálica suministrada con junta de estanqueidad.
