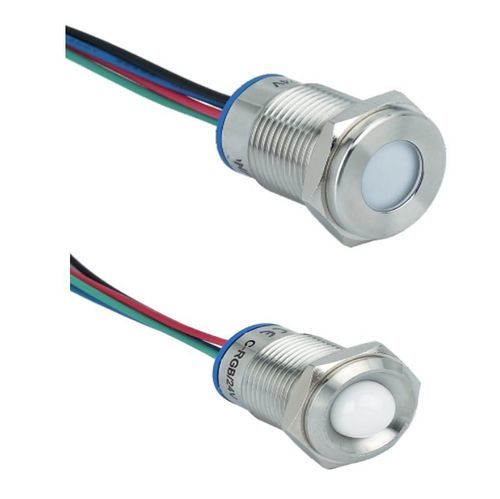

Indicador luminoso LED SVEM16 TRI LED

montado en panelIP67resistente a la corrosión

Presentación
Indicador de panel 3 LEDs Ø16 – cuerpo metálico antivandálico – grado de protección IP67. Los indicadores SVEM16 TRI LED ofrecen alta luminosidad y larga vida útil. Diseñados para señalizar estados en paneles de control y puertas de armarios eléctricos.

Características eléctricas

• Alimentación: 24 V CC (polaridad definida).
• Conexión: salidas por cables (longitud 15 cm).
• Cableado: 4 hilos en total — 1 hilo común (aislante negro) = cátodo (−); 3 hilos separados para alimentar cada LED = ánodo (+), el aislamiento de los hilos corresponde al color del LED.
• Consumo: < 20 mA.

LED

• Configuración: 3 LEDs (azul, rojo y verde).
• Alta luminosidad.
• Vida útil: mínimo 40.000 horas.

Físico

• Taladro de montaje: Ø 16 mm.
• Espesor máximo del panel: 10 mm.
• Cuerpo: latón anodizado negro o latón niquelado.
• Casquillo: plástico PA autoextinguible UL94‑V0.
• Forma de la cabeza: abombada o plana.
• Sujeción con tuerca metálica; suministrado con junta de estanqueidad.
• Grado de protección: IP67.
• IK06 indicado para algunas versiones de cabeza plana (referencia SVEM22-P en la ficha).

Funcionalidad
Indicador LED para señalización de un estado eléctrico: instalado en paneles de control o puertas de armarios eléctricos para indicar cambios de estado en un circuito.

Ventajas

• Alta luminosidad gracias a tres LEDs de alto rendimiento.
• Estanqueidad adecuada para su instalación en exterior (IP67).
• Larga vida útil de los LEDs (≥ 40.000 h).
• Cuerpo metálico antivandálico.

Opciones personalizables

• Otras colores de LED disponibles bajo pedido.
• Tensiones alternativas: 6 V CC o 12 V CC disponibles bajo pedido.
• Opción de comun ánodo (+) bajo pedido.
• Marcado en lente posible.
• Longitud de cable específica bajo pedido.

Variantes y códigos de pedido (extracto)

• SVEM16-B-BF-24RGB | Latón anodizado negro | Abombada | en stock
• SVEM16-P-BF-24RGB | Latón anodizado negro | Plana | en stock
• SVEM16-B-NF-24RGB | Latón niquelado | Abombada | en stock
• SVEM16-P-NF-24RGB | Latón niquelado | Plana | en stock

Normas y conformidades

• Conformidades: CE, RoHS, REACH.
• Norma aplicable: EN61547-2000.

Recursos
Documentación disponible: presentación de productos SVEM indicadores metálicos y ficha técnica del producto (PDF).
