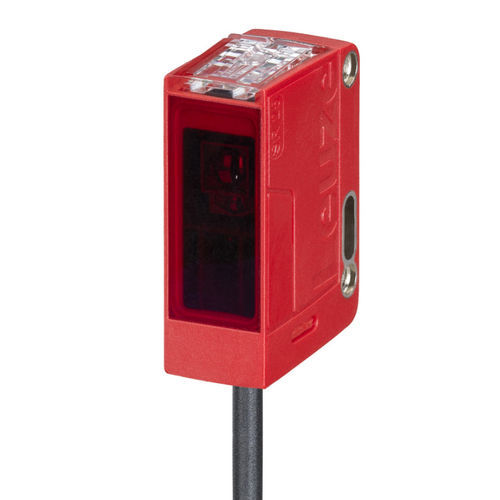

Sensor de tiempo de vuelo ODT25CL1-3M.3/L6

Descripción breve
Sensor de distancia difuso con supresión de fondo

Características clave

• Principio de funcionamiento: Sensor de distancia difuso con supresión de fondo
• Serie: 25C
• Principio de medición óptica: Tiempo de vuelo (ToF)
• Fuente de luz: Láser rojo, longitud de onda 680 nm, clase láser 1 (IEC/EN 60825-1)
• Rango de medición: 50 ... 3.500 mm (rango de funcionamiento garantizado 0,07 ... 3 m)
• Rango de ajuste: 50 ... 3.500 mm
• Salida del valor de medición: mediante IO-Link
• IO-Link: COM3, perfil Smart sensor, Device ID 2221, modo SIO soportado
• 2 salidas de conmutación digitales independientes (transistor, push-pull), corriente de conmutación máx. 90 mA
• Conexión por cable: 1 cable, 2.000 mm, cubierta PUR, negro, 4 hilos, sección 0,2 mm²
• Dimensiones mecánicas compactas: 15 x 42,7 x 30 mm; peso neto 30 g; color carcasa rojo; material carcasa PC-ABS; cubierta de lente PMMA
• Protección: IP67 e IP69K; clase de protección III

Datos ópticos
Error blanco-negro: ±20 mm (ver diagrama)
Rango de funcionamiento: 0,07 ... 3 m (rango de funcionamiento garantizado)
Rango de ajuste: 50 ... 3.500 mm
Trayectoria del haz: Enfocado
Fuente de luz: Láser, rojo
Longitud de onda: 680 nm
Clase láser: 1, IEC 60825-1:2014 / EN 60825-1:2014+A11:2021
Forma de la señal transmitida: Pulsada
Geometría del punto: Redonda
Ángulo de desplazamiento: típ. ± 2,5°

Datos de medición
Rango de medición: 50 ... 3.500 mm
Resolución: 1,0 mm
Precisión: -20 ... 20 mm
Repetibilidad (1 sigma): 0 ... 13 mm
Salida del valor de medición: mediante IO-Link
Principio de medición óptica: Tiempo de vuelo

Datos eléctricos
Circuito de protección: Protección contra inversión de polaridad; protegido contra cortocircuitos; protección contra transitorios
Tensión de alimentación UB: 10 ... 30 V DC (incl. rizado residual)
Rizado residual: 0 ... 15 % de UB
Corriente en vacío: 0 ... 35 mA

Rendimiento / Comportamiento temporal
Frecuencia de conmutación: 7 ... 15 Hz según reflectancia difusa
Tiempo de respuesta: 33 ... 70 ms según reflectancia difusa
Retardo de disponibilidad: 300 ms

Interfaz / IO-Link
Tipo: IO-Link (modo COM: COM3)
Perfil: Smart sensor profile
Tiempo de ciclo mín. COM3: 0,6 ms
Tipo de trama: 2.V, Especificación V1.1, Device ID 2221

Conexión / Cable
Número de conexiones: 1
Función: Señal IN / Señal OUT / Alimentación
Tipo de conexión: Cable, longitud 2.000 mm, cubierta PUR, color negro, 4 hilos, sección 0,2 mm²

Operación y visualización
Tipo de visualización: LED (2 LED)

Controles operativos: Botón Teach (para conmutación claro/oscuro y ajuste de alcance)

Datos ambientales
Temperatura ambiente, operación: -30 ... 50 °C
Temperatura ambiente, almacenamiento: -40 ... 70 °C

Certificaciones y normas
Grado de protección: IP67, IP69K
Aprobaciones: c UL US
Normas aplicadas: IEC 60947-5-2

Número de pieza
Nº de pieza: 50154569

Características / Especificaciones técnicas

• Modelo: ODT25CL1-3M.3/L6
• Serie: 25C
• Principio de funcionamiento: Sensor de distancia difuso con supresión de fondo
• Principio de medición: Tiempo de vuelo (ToF)
• Rango de medición: 50 ... 3.500 mm (garantizado 0,07 ... 3 m)
• Resolución: 1,0 mm
• Precisión: -20 ... 20 mm
• Repetibilidad: 0 ... 13 mm (1 sigma)
• Fuente de luz / longitud de onda: Láser rojo, 680 nm
• Clase láser: 1 (IEC/EN 60825-1)
• Salidas: 2 salidas de conmutación digitales (push-pull), corriente máxima de conmutación 90 mA
• IO-Link: COM3, perfil Smart sensor, tiempo de ciclo mín. 0,6 ms
• Tensión de alimentación: 10 ... 30 V DC
• Cable: 2.000 mm PUR, 4 hilos
• Dimensiones (A x Al x L): 15 x 42,7 x 30 mm; Peso neto: 30 g
• Carcasa: PC-ABS; Cubierta de lente: PMMA; Color carcasa: Rojo
• Montaje: Montaje pasante (dispositivo de montaje opcional); par de apriete recomendado para M3: 0,9 N·m
• Protección: IP67 / IP69K; Clase de protección III
• Temperatura de funcionamiento: -30 ... 50 °C; Temperatura de almacenamiento: -40 ... 70 °C
• Aprobaciones / Normas: c UL US; IEC 60947-5-2
