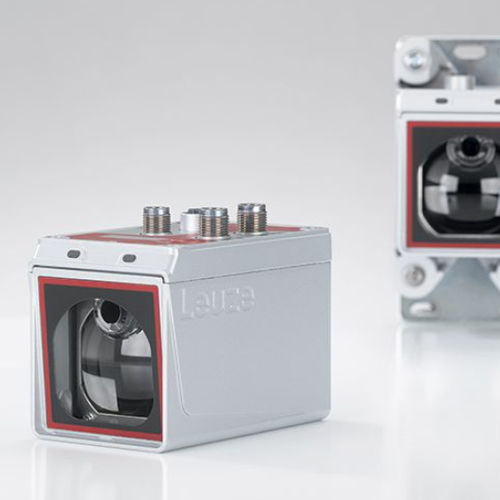

Laser de posicionamiento de alineamiento AMS series

con longitud de onda ajustablevisiblerojo

Descripción del producto
Los sistemas de posicionamiento láser ópticos miden sin contacto las distancias a piezas móviles, proporcionando valores de posición con precisión milimétrica para el control dinámico. Los ciclos de medición funcionan en el rango de milisegundos y ofrecen repetibilidad desde 0,2 mm con una precisión absoluta probada de ±2 mm a ±5 mm según el modelo y el alcance. Los procesadores de señal avanzados permiten alcances de hasta 300 m. Las funciones de diagnóstico integradas detectan situaciones límite y reportan el estado a través de interfaces industriales.

AMS 100i — Sistema de posicionamiento compacto
El AMS 100i es un sensor de posicionamiento compacto y modular, diseñado para aplicaciones de intralogística con rangos cortos a medios. Ofrece una zona muerta mínima, opciones de montaje flexibles y calentamiento integrado opcional para funcionamiento hasta -30 °C (según modelo). Casos de uso típicos: apiladores, AGV y sistemas elevadores en espacios reducidos.

Ventajas del AMS 100i

• Tareas de posicionamiento de hasta 120 m en intralogística (apiladores, AGV, sistemas de elevación)
• Diseño muy compacto (105 x 68 x 75 mm) con zona muerta de solo 100 mm
• Fácil integración en espacios de instalación reducidos y en vehículos móviles
• Distancia mínima de medición hasta 100 mm (o unos pocos mm con espejo desviador)
• Sin interferencias con transceptores de datos ópticos DDLS, permitiendo montaje cercano
• Montajes modulares y alineación sencilla
• Calentamiento integrado opcional para ampliar la gama de temperatura

AMS 300i — Sistema de posicionamiento láser
El AMS 300i está diseñado para mediciones de distancia rápidas y precisas hasta 300 m. Proporciona múltiples interfaces industriales, altas tasas de actualización, amplios diagnósticos y un conjunto de funciones configurable. Los valores medidos pueden entregarse en intervalos de milisegundos para el control dinámico y muchos parámetros son configurables directamente desde el control.

Ventajas del AMS 300i

• Conectividad integrada: buses de campo e interfaces Ethernet industriales
• Configuración mediante el sistema de control
• Transferencia automática de parámetros a dispositivos de reemplazo
• Gran selección de funciones, interfaces y rangos configurables
• Monitoreo continuo de láser, temperatura, nivel de señal, ventana de posición y velocidades para indicar fallos inminentes
• Solución de montaje integrada para un ajuste sencillo
• Funcionamiento paralelo sin interferencias con transceptores de datos ópticos DDLS

Puntos destacados

• Alta precisión absoluta y excelente repetibilidad
• Ciclos de medición rápidos en el rango de milisegundos
• Amplia gama de interfaces (PROFINET, PROFIBUS, EtherNet/IP, EtherCAT, SSI, etc.)
• Rangos de operación desde corto alcance (100 mm) hasta 300 m según el modelo

Aplicaciones

• Posicionamiento en apiladores en almacenes de gran altura (ejes X y Y)
• Posicionamiento de AGV y medición de altura de horquilla
• Sistemas de elevación y shuttles para posicionamiento vertical preciso
• Posicionamiento de grúas y pórticos cuando las cintas de código de barras no son adecuadas
• Medición óptica de distancia combinada con transmisión óptica de datos para comandos de movimiento y datos de posición

Especificaciones técnicas
Rango de medición: AMS 100i — 0,1–120 m; AMS 300i — 0,2–300 m
Precisión: AMS 100i — ±2 mm; AMS 300i — ±5 mm (±2 mm hasta 200 m)
Repetibilidad (1 sigma): AMS 100i — 0,2 mm; AMS 300i — 0,7 mm
Diámetro del punto luminoso: AMS 100i — ≤ 100 mm; AMS 300i — ≤ 220 mm
Velocidad máxima de traslación: ≤ 10 m/s (ambos modelos)
Alimentación: 18–30 V DC (ambos modelos)
Consumo: 250 mA sin calefacción / 500 mA con calefacción (ambos modelos)
Transmisor: Diodo láser, luz roja, longitud de onda AMS 100i — 655 nm; AMS 300i — 650–690 nm
Clase láser: Clase 2 según EN 60825-1; CDRH
Temperatura de funcionamiento: AMS 100i — -5–60 °C sin calefacción / -30–60 °C con calefacción; AMS 300i — -5–50 °C sin calefacción / -30–50 °C con calefacción
Grado de protección: IP65 (ambos modelos)
Interfaces: SSI, TCP/IP, PROFINET; opciones adicionales: PROFIBUS, DeviceNet, CANopen, EtherNet/IP, EtherCAT, Ethernet, RS232/422/485, Interbus (según modelo)
Certificaciones: CE, UL, CDRH, ISO 9001

Características clave

• Repetibilidad desde 0,2 mm
• Precisión absoluta probada entre ±2 mm y ±5 mm
• Ciclos de medición en milisegundos para control dinámico
• Múltiples interfaces industriales (bus de campo y Ethernet)
• Interfaz SSI paralela opcional para alimentación de variador (variantes PROFINET/PROFIBUS)
• Amplios diagnósticos y detección de situaciones límite
• Diseño mecánico modular y accesorios de montaje flexibles (herramienta de alineación, espejo desviador, soportes)
• Servidor web integrado en modelos seleccionados para diagnóstico y mantenimiento remoto
