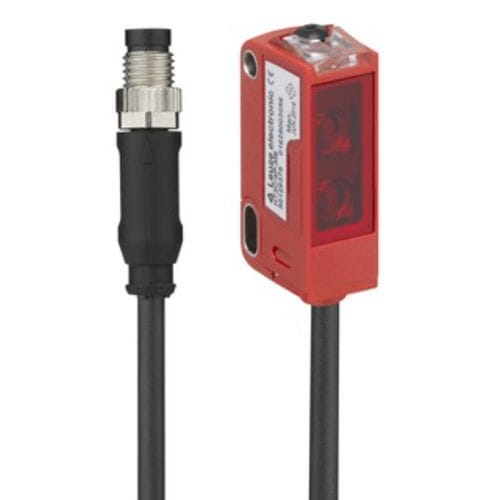

Sensor fotoeléctrico detector de reflexión directa ODT3C.3/L6-200-M8

con supresión de fondorectangularluz roja

Producto
ODT3C.3/L6-200-M8 - sensor de distancia por reflexión difusa con supresión de fondo que proporciona salida de valor por IO-Link y dos salidas de conmutación independientes.

Datos básicos
Serie: 3C
Principio de funcionamiento: sensor de distancia por reflexión difusa con supresión de fondo

Versión especial
2 salidas de conmutación independientes; Salida de valor de medida vía IO-Link

Datos ópticos
Error blanco-negro: < ± 3 mm
Rango de funcionamiento (garantizado): 0,01 ... 0,15 m
Rango de ajuste: 30 ... 150 mm
Trayectoria del haz: Enfocado
Fuente de luz: LED, rojo (645 nm)
Forma de la señal emitida: Pulsada
Grupo LED: Grupo exento (según EN 62471)
Tamaño del punto luminoso [a distancia del sensor]: 10 mm x 10 mm [100 mm]
Geometría del punto: Cuadrado
Enfoque: Fijo (distancia focal 150 mm)

Datos de medición
Rango de medición: 30 ... 150 mm
Resolución: 1,0 mm
Precisión: -3 ... 3 mm
Reproducibilidad (1 sigma): 1 ... 1,4 mm
Salida de valor de medida: vía IO-Link
Principio óptico de medición: Triangulación

Datos eléctricos
Circuito de protección: Protección contra inversión de polaridad; Protección contra cortocircuitos

Datos de rendimiento
Tensión de alimentación UB: 12 ... 30 V CC
Ondulación residual: 0 ... 15 % (de UB)
Corriente en circuito abierto: 0 ... 25 mA

Salidas
Número de salidas de conmutación digitales: 2

Salidas de conmutación
Tipo: Salida de conmutación digital
Corriente máxima de conmutación: 100 mA

Salida de conmutación 1
Elemento de conmutación: Transistor, push-pull
Principio de conmutación: IO-Link / conmutación con luz (PNP) / conmutación con oscuridad (NPN)

Salida de conmutación 2
Elemento de conmutación: Transistor, push-pull
Principio de conmutación: Conmutación con luz (PNP) / conmutación con oscuridad (NPN)

Comportamiento temporal
Frecuencia de conmutación: 750 Hz
Tiempo de respuesta: 0,66 ms
Retardo de disponibilidad: 300 ms
Jitter de respuesta: 170 µs

Interfaz / IO-Link
Tipo: IO-Link
Modo COM: COM3
Perfil: Smart sensor profile
Tiempo de ciclo mínimo: COM3 = 0,6 ms
Tipo de trama: 2.V
Especificación: V1.1
ID de dispositivo: 2200
Soporte modo SIO: Sí

Conexión
Número de conexiones: 1

Conexión 1
Función: Salida de señal / Alimentación
Tipo de conexión: Cable con conector
Longitud de cable: 200 mm
Revestimiento: PUR
Color del cable: Negro
Sección de conductor: 0,2 mm²
Tamaño de rosca: M8
Tipo: Conector macho metálico, 4 polos

Datos mecánicos
Dimensiones (An x Al x L): 11,4 mm x 34,2 mm x 18,3 mm
Material de la carcasa: PC-ABS (plástico)
Tapa de lente: PMMA
Peso neto: 20 g
Color de la carcasa: Rojo
Fijación: Montaje por orificio; dispositivo de montaje opcional
Par de apriete recomendado (M3): 0,9 N·m
Compatibilidad de materiales: ECOLAB

Operación y visualización
Indicador: 2 LED
Controles operativos: Botón Teach (funciones: conmutación luz/oscuro; ajuste de alcance)

Datos ambientales
Temperatura ambiente, funcionamiento: -40 ... 60 °C
Temperatura ambiente, almacenamiento: -40 ... 70 °C

Certificaciones
Grado de protección: IP67; IP69K
Clase de protección: III
Aprobaciones: c UL US
Normas aplicadas: IEC 60947-5-2

Especificaciones técnicas

• Modelo: ODT3C.3/L6-200-M8
• Serie: 3C
• Rango de medición: 30–150 mm
• Resolución: 1,0 mm
• Precisión: ±3 mm
• Salida: IO-Link + 2 salidas de conmutación digitales (máx. 100 mA)
• Tensión de alimentación: 12–30 V CC
• Conexión: M8, 4 polos, cable 200 mm (PUR)
• Carcasa: PC-ABS, roja; dimensiones 11,4 x 34,2 x 18,3 mm; peso neto 20 g
• Protección: IP67 / IP69K
• Temperatura de funcionamiento: -40 … 60 °C
