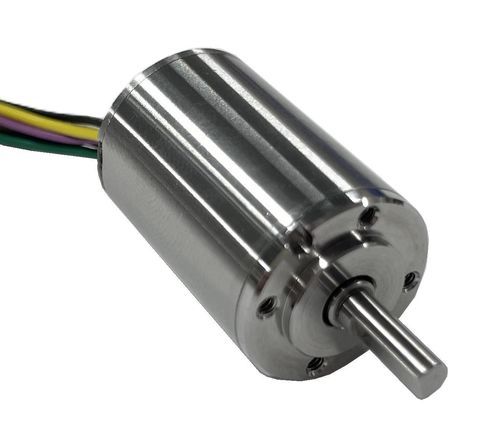

Motor brushless TB16S24

DC24 Vpara la robótica

Descripción general
Thumbelina® es un motor DC sin escobillas que ofrece alto par y una fuerte capacidad de retención incluso sin alimentación, contribuyendo a reducir el consumo energético. Su diseño ultracompacto permite la instalación en espacios reducidos, como manos robotizadas. También hay disponibles versiones con reductores.

Gama de productos

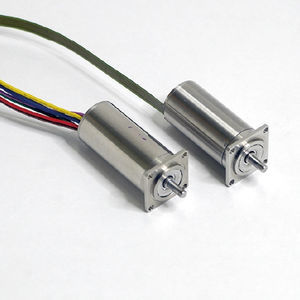

Motor DC sin escobillas TB12M

• Tamaño: φ12 x 27mm
• Masa: 18,5 g
• Tensión nominal: 12V/24V
• Par de detención (par de retención): 18–25 mNm
• Potencia máxima: 5–10 W

Motor DC sin escobillas TB16M (en desarrollo)

• Tamaño: φ16 x 36mm
• Masa: 42 g
• Tensión nominal: 24V
• Par de detención (par de retención): 77 mNm
• Potencia máxima: 11 W

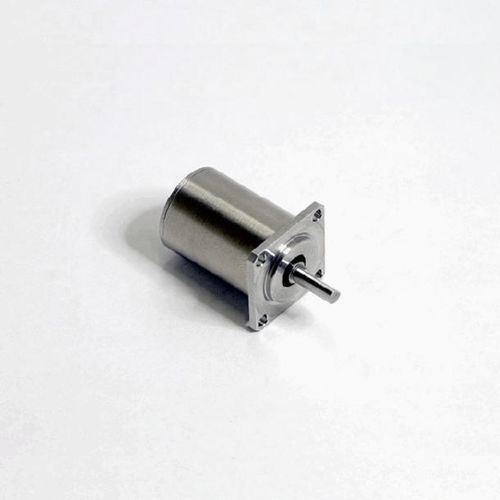

Motor DC sin escobillas TB16S (en desarrollo)

• Tamaño: φ16 x 23mm
• Masa: 26 g
• Tensión nominal: 24V
• Par de detención (par de retención): 42 mNm
• Potencia máxima: 11 W

Series opcionales (con reductores)
Reductor Harmonic Drive® (tamaño pequeño)

• Tamaño: □13 x 46,3mm
• Relaciones: A: 1/30, B: 1/50, C: 1/100
• Tensión de alimentación: 12V/24V
• Par admisible: A: 0,06 Nm, B: 0,11 Nm, C: 0,15 Nm

Reductor Harmonic Drive® (tamaño grande)

• Tamaño: □20 x 50,6mm
• Relaciones: D: 1/30, E: 1/50, F: 1/100
• Tensión de alimentación: 12V/24V
• Par admisible: A: 0,25 Nm, B: 0,4 Nm, C: 0,6 Nm

Reductor planetario

• Tamaño: G: □13 x 54,7mm, H: □13 x 58,2mm, J/K: □13 x 61,7mm, L: □13 x 65,2mm
• Relaciones: G: 1/4, H: 1/16, J: 1/48, K: 1/64, L: 1/256
• Tensión de alimentación: 12V/24V
• Par admisible: G: 0,15 Nm, H: 0,2 Nm, J: 0,25 Nm, K: 0,25 Nm, L: 0,28 Nm

CROWNROBOX GEAR®

• Tamaño: □13 x 59mm
• Relación: 1/50
• Tensión de alimentación: 24V
• Par admisible: 0,3 Nm

Características / Especificaciones técnicas

• Alto par y fuerte capacidad de retención incluso sin alimentación
• Diseño brushless DC que contribuye a reducir el consumo energético
• Dimensiones ultracompactas que permiten la instalación en espacios reducidos como manos robóticas
• Tensiones soportadas: 12V / 24V (según modelo)
• Ejemplos de tamaños: φ12 x 27mm (TB12M), φ16 x 36mm (TB16M), φ16 x 23mm (TB16S)
• Ejemplos de pares de detención: 18–25 mNm (TB12M), 42 mNm (TB16S), 77 mNm (TB16M)
• Ejemplos de potencias máximas: 5–10 W (TB12M), 11 W (TB16M/TB16S)
• Varias opciones de reductores disponibles (Harmonic Drive, engranajes planetarios, CROWNROBOX)
