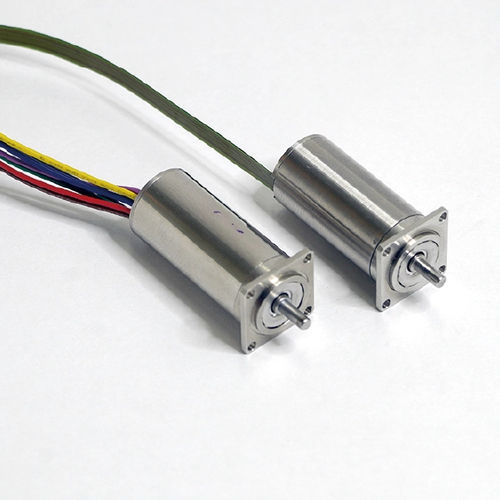

Motor brushless TB12M24

DCBLDC24 V

Descripción del producto
Thumbelina® es un motor DC sin escobillas diseñado para proporcionar alto par y mantener una elevada fuerza de retención incluso sin alimentación, contribuyendo a la reducción del consumo energético. Su diseño ultracompacto permite la integración en espacios reducidos como manos robóticas. Existe una gama de reductores opcionales para diversas aplicaciones. (Aplicaciones: manos robóticas, pequeñas unidades de precisión)

Variantes del producto
Motor DC sin escobillas TB12M
Tamaño: φ12 x 27 mm
Masa: 18,5 g
Tensión nominal: 12V / 24V
Par de retención (par de parada): 18–25 mNm
Potencia máxima: 5–10 W

Motor DC sin escobillas TB16M (en desarrollo)
Tamaño: φ16 x 36 mm
Masa: 42 g
Tensión nominal: 24V
Par de retención: 77 mNm
Potencia máxima: 11 W

Motor DC sin escobillas TB16S (en desarrollo)
Tamaño: φ16 x 23 mm
Masa: 26 g
Tensión nominal: 24V
Par de retención: 42 mNm
Potencia máxima: 11 W

Serie con opciones (reductores)
Reductor Harmonic Drive® (pequeño)
Tamaño: □13 x 46,3 mm
Relaciones de transmisión: A: 1/30 B: 1/50 C: 1/100
Tensión de alimentación: 12V / 24V
Par admisible: A: 0,06 Nm B: 0,11 Nm C: 0,15 Nm

Reductor Harmonic Drive® (grande)
Tamaño: □20 x 50,6 mm
Relaciones de transmisión: D: 1/30 E: 1/50 F: 1/100
Tensión de alimentación: 12V / 24V
Par admisible: A: 0,25 Nm B: 0,4 Nm C: 0,6 Nm

Reductor planetario
Tamaño: G: □13 x 54,7 mm H: □13 x 58,2 mm J/K: □13 x 61,7 mm L: □13 x 65,2 mm
Relaciones: G: 1/4 H: 1/16 J: 1/48 K: 1/64 L: 1/256
Tensión de alimentación: 12V / 24V
Par admisible: G: 0,15 Nm H: 0,2 Nm J: 0,25 Nm K: 0,25 Nm L: 0,28 Nm

CROWNROBOX GEAR®
Tamaño: □13 x 59 mm
Relación: 1/50
Tensión de alimentación: 24V
Par admisible: 0,3 Nm

Características clave / especificaciones principales (resumen)

• Diseño de alto par y elevada capacidad de retención incluso sin alimentación
• Motor DC sin escobillas que contribuye a la reducción del consumo energético
• Diseño ultracompacto apto para montaje en espacios reducidos como manos robóticas
• Variantes principales: TB12M, TB16M (en desarrollo), TB16S (en desarrollo)
• Tensión de funcionamiento: 12V / 24V (según modelo)
• Rango representativo de par de retención: 18 mNm–77 mNm (según modelo)
• Rango representativo de potencia: 5 W–11 W (según modelo)
• Compatible con diversos reductores opcionales (Harmonic Drive®, planetario, CROWNROBOX GEAR®, etc.)
• Ejemplos de aplicaciones: manos robóticas, pequeñas unidades de precisión
