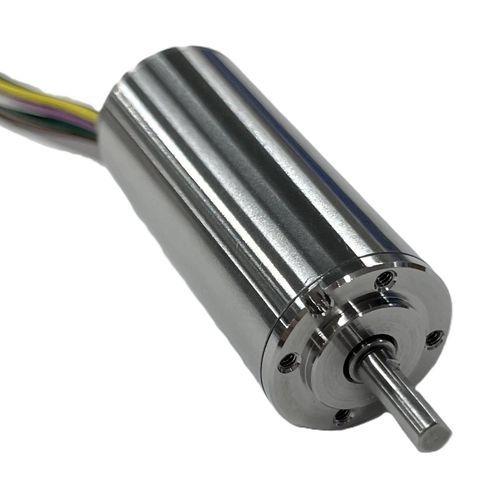

Motor brushless TB16M24

DCBLDC24 V

Descripción del producto
Thumbelina® es una serie de motores DC sin escobillas diseñada para instalaciones ultracompactas que requieren par de retención incluso sin alimentación y reducción del consumo energético. Los modelos están pensados para espacios reducidos como manos robóticas y unidades de precisión pequeñas. Existen versiones opcionales con reductores integrados para distintas necesidades de aplicación.

Motor DC sin escobillas TB12M

• Tamaño: φ12 x 27 mm
• Masa: 18,5 g
• Tensión nominal: 12 V / 24 V
• Par de retención (parado): 18–25 mNm
• Potencia máxima: 5–10 W

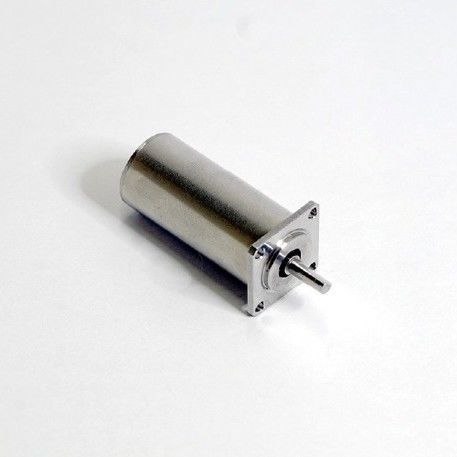

Motor DC sin escobillas TB16M (en desarrollo)

• Tamaño: φ16 x 36 mm
• Masa: 42 g
• Tensión nominal: 24 V
• Par de retención (parado): 77 mNm
• Potencia máxima: 11 W

Motor DC sin escobillas TB16S (en desarrollo)

• Tamaño: φ16 x 23 mm
• Masa: 26 g
• Tensión nominal: 24 V
• Par de retención (parado): 42 mNm
• Potencia máxima: 11 W

Opciones con reductores
Las variantes opcionales de Thumbelina® incluyen reductores compactos adaptados al cuerpo del motor ultracompacto para aplicaciones que requieren mayor par o reducción de velocidad.

Reductor Harmonic Drive® (pequeño)

• Tamaño: □13 x 46,3 mm
• Relaciones: A: 1/30, B: 1/50, C: 1/100
• Tensión de alimentación: 12 V / 24 V
• Par admisible: A: 0,06 Nm, B: 0,11 Nm, C: 0,15 Nm

Reductor Harmonic Drive® (medio)

• Tamaño: □20 x 50,6 mm
• Relaciones: D: 1/30, E: 1/50, F: 1/100
• Tensión de alimentación: 12 V / 24 V
• Par admisible: D: 0,25 Nm, E: 0,4 Nm, F: 0,6 Nm

Reductor planetario

• Tamaño: G: □13 x 54,7 mm; H: □13 x 58,2 mm; J/K: □13 x 61,7 mm; L: □13 x 65,2 mm
• Relaciones: G: 1/4, H: 1/16, J: 1/48, K: 1/64, L: 1/256
• Tensión de alimentación: 12 V / 24 V
• Par admisible: G: 0,15 Nm, H: 0,2 Nm, J: 0,25 Nm, K: 0,25 Nm, L: 0,28 Nm

CROWNROBOX GEAR®

• Tamaño: □13 x 59 mm
• Relación: 1/50
• Tensión de alimentación: 24 V
• Par admisible: 0,3 Nm

Características / Especificaciones técnicas

• Nombre de la serie: Thumbelina®
• Modelos representativos: TB12M, TB16M (en desarrollo), TB16S (en desarrollo)
• TB12M — Tamaño φ12 x 27 mm, Masa 18,5 g, Tensión nominal 12 V / 24 V, Par de retención 18–25 mNm, Potencia máxima 5–10 W
• TB16M — Tamaño φ16 x 36 mm, Masa 42 g, Tensión nominal 24 V, Par de retención 77 mNm, Potencia máxima 11 W
• TB16S — Tamaño φ16 x 23 mm, Masa 26 g, Tensión nominal 24 V, Par de retención 42 mNm, Potencia máxima 11 W
• Reductores opcionales (Harmonic Drive®, planetario, CROWNROBOX GEAR®) disponibles en varias relaciones y pares admisibles
• Aplicaciones principales: manos robóticas, unidades de pequeña precisión y otras instalaciones en espacios reducidos
